ODF2022 - Rack

ODF2022 - RACK - Hộp phối quang loại Rack - trượt

Giá:
Liên hệ
Lượt xem:
1216

Thông tin sản phẩm
Thông số kỹ thuật
Video
Tài liệu kỹ thuật
Bình luận

Giá phối quang ODF được sử dụng rộng dãi tại trung tâm mạng viễn thông quốc gia, thành phố , trung tâm truyền dữ liệu, điện báo , truyền hình cáp. Dùng để kết nối phân phối trực tiếp hoặc rẽ nhánh cáp quang ở trong nhà và là nơi bảo vệ mối nối sợi quang cũng như dự trữ sợi dây nhảy và nối quang. Khung làm bằng thép sơn tĩnh điện. Cấu trúc kích
thước phù hợp chuẩn quốc tế ITU gắn lên các loại tủ Rack 19’’ hoặc 23’’.
Phù hợp cho cáp sợi quang bình thường và sợi quang ribbon. Cáp ADSS…
Vỏ thép ODF được sản xuất trên dây truyền máy đột và chấn CNC độ chính xác cao. Các mối hàn và góc cạnh và bề mặt sơn kiểm tra theo quy trình ISO 9001:2015 của TK HANAM.

Vật liệu: Làm thép tấm cán nguội theo tiêu chuẩn JIS-G3141 và SPPC Mild Steel với độ dày thép 1mm ± 0.1mm. Độ dày sau khi sơn ≥ 1.0mm.
Sơn phủ: Sử dụng sơn tĩnh điện trong nhà theo tiêu chuẩn độ bám sơn theo : TCVN 2097:1993 và độ dày lớp sơn kiểm tra nghiệm nghiệm ngặt bằng máy chuyên dụng. Màu sắc sau khi sơn theo chuẩn màu trắng xám Powder coat RAL7035.
Mối hàn của của vỏ hộp đạt tiêu chuẩn TCVN 11244-10:2015 Góc cạnh và đường viên trơn, bóng…

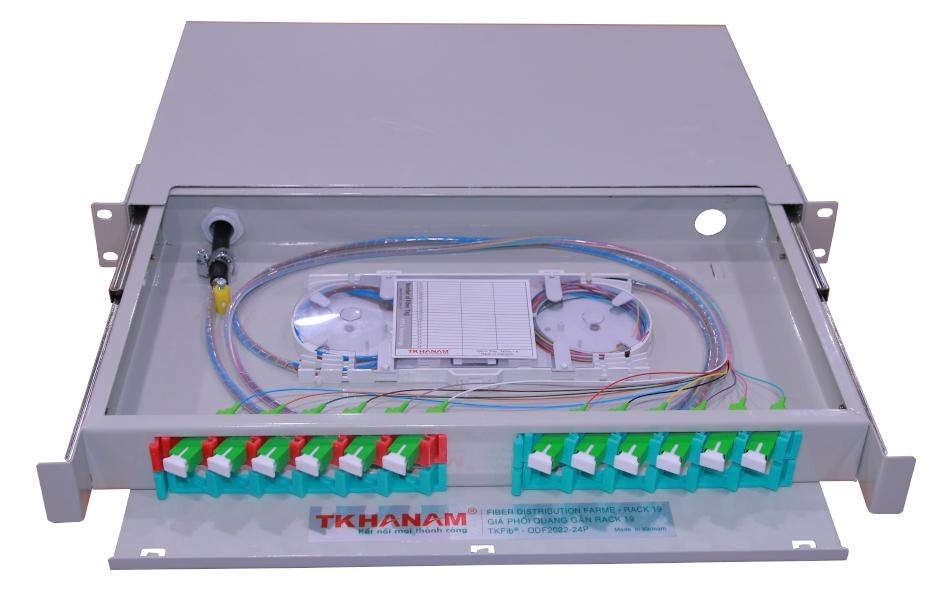

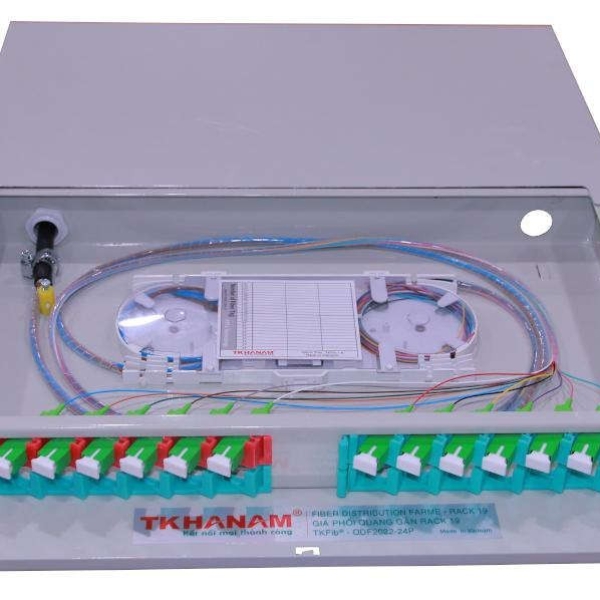

Thiết kế: Dạng trượt ngăn kéo , trượt trên 2 thanh ray hai bên. Chuẩn gắn Rack 19’’ hoặc 23’’ (thay đổi tai gắn). Cáp vào đi phía sau và cố định vào trong lồng trong của ODF. Mặt trước thiết kế cho dây nhảy quang đi ra bên trái hoặc phải tùy theo yêu cầu.
ODF dung lượng 24FO trở xuống có 2 cổng cáp phía sau. Cho phép cáp vào với đường kính từ 4mm đến 16mm. Cổng cáp cố định bằng Gland PG cáp nhựa và cổ rê inox cố định cổ cáp bên trong ODF và cố định dây chịu lực trung tâm bằng ốc nhựa siết ốc chắc chắn.

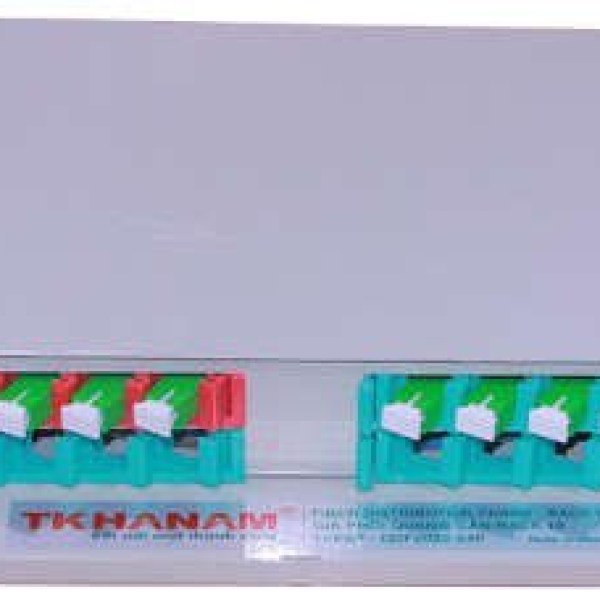

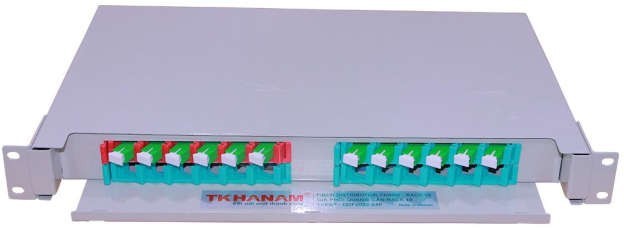

Thanh panel của ODF được thiết chủ yếu bằng nhựa 6 cổng nằm xéo góc 30 đến 45^o thao dời khỏi ODF dễ dàng. Cũng có thể thiết kế thanh panel 6 hoặc 12 cổng bằng kim loại theo yêu cầu. ( tham khảo hình ảnh phía dưới)
ODF khi vận hành online kép trượt ra vào không ảnh hưởng đến tín hiệu đang chạy. Các đường cáp quang vào ra có hướng đi vào ra dễ dàng
Phù hợp lắp đặt cho mọi tủ Rack 19’’ hiện hữu trên mạng lưới viễn thông.
Đầu adapter thiết kế gắn được nhiều đầu theo yêu cầu: Như đầu vuông to SC, đầu vuông nhỏ LC, đầu tròn vặn ren FC, đầu vuông dài E2000, đầu MPO…
Tuổi thọ của ODF : ≥ 20 năm

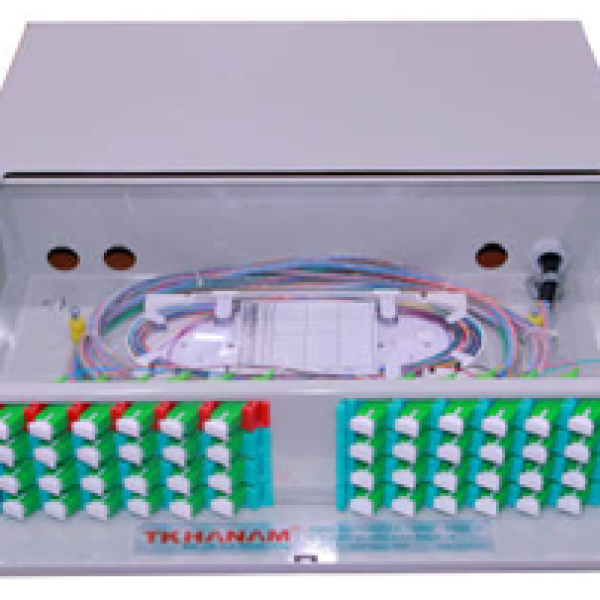

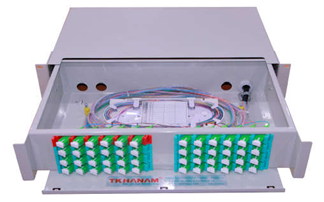

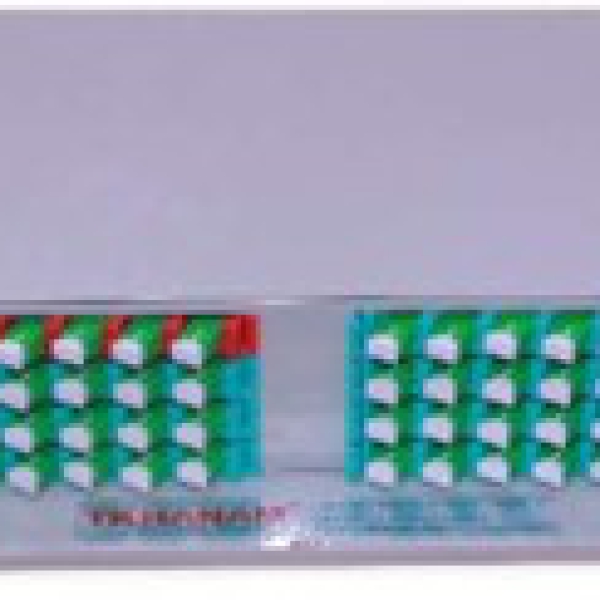

STT	Chủng loại	Dung lượng max cổng	Rộng (mm)	Sâu (mm)	Cao (mm)
1	TKFib-ODF2022-24P	24	485	300	44.5 - 52 (1U)
2	TKFib-ODF2022-48P	48	485	300	2U
3	TKFib-ODF2022-72P	72	485	300	3U
4	TKFib-ODF2022-96P	96	485	300	4U
