TKFib-W48SC

TKFib – W48SC

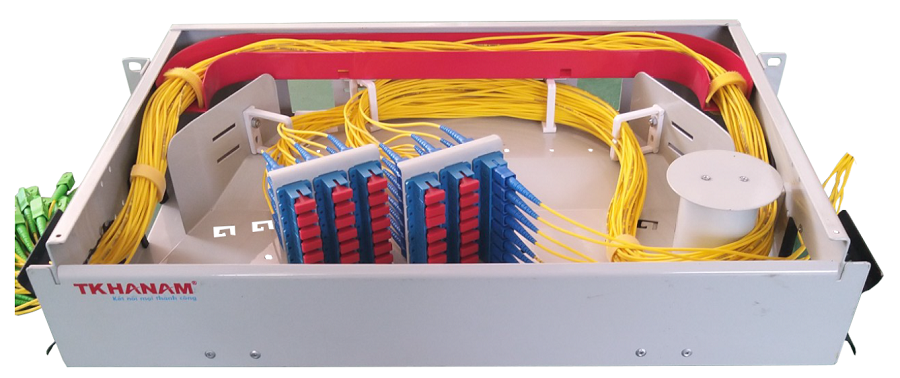

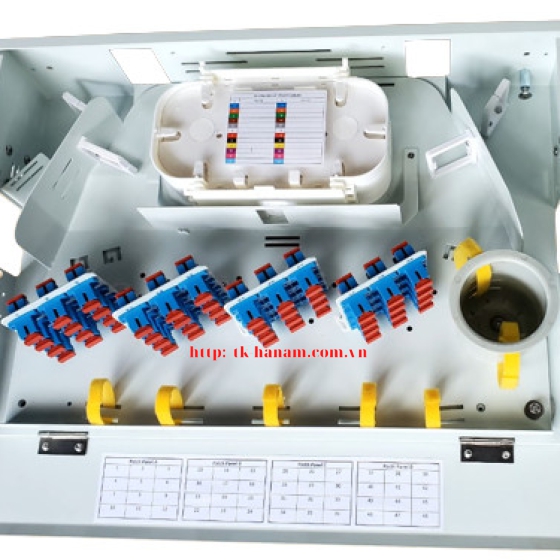

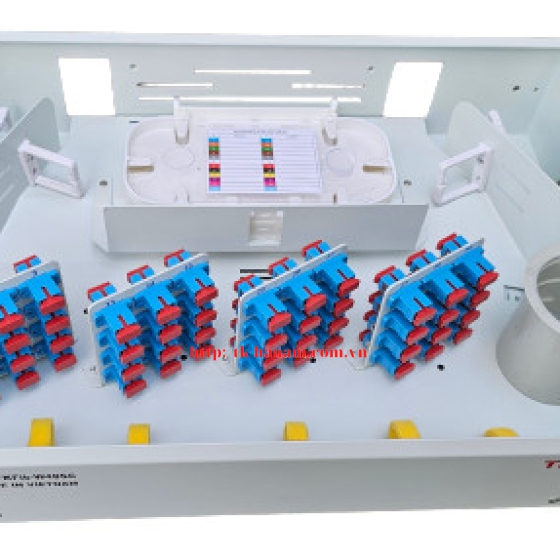

 MODULE ĐẤU NHẢY TKFib-W48SC

  1. Module đấu nhảy quang TKFib-W48SC thiết kế gắn trên tủ phối quang quang tập trung của TKRACK800, TKFib-MODF-1632, FMDF (ADC KRONE), TE, WARREN & BROWN (Úc), hoặc các khung/tủ Rack khác theo chuẩn 19 inch… Dùng để kết nối cáp quang từ thiết bị truyền dẫn với cáp quang ngoại vi truyền dẫn ra bên ngoài.

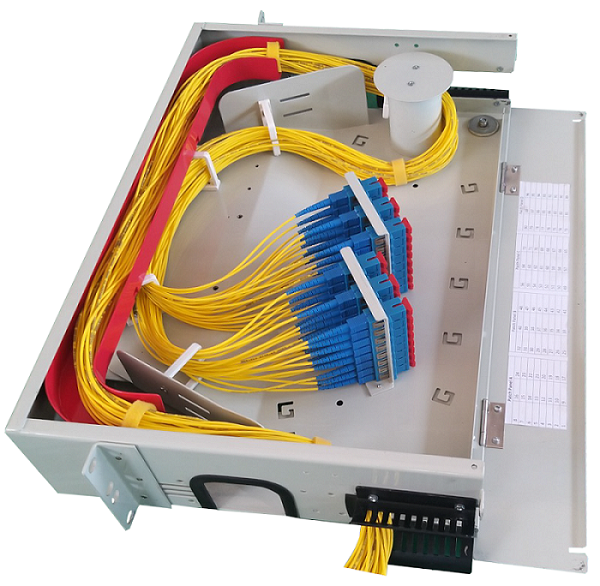

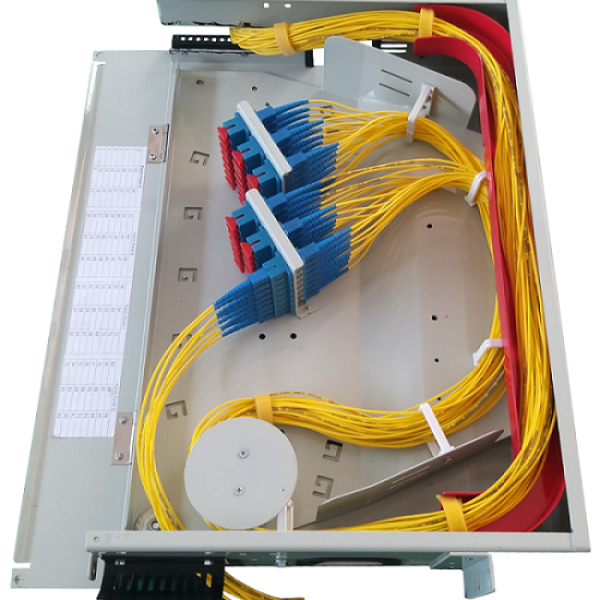

  2. Sản phẩm được thiết dạng xoay quanh trục bên phải theo chuẩn tủ Warrant & Brown, có thể thiết quay trái khi đặt hàng, đảm bảo dể dàng truy nhập để hàn nối, khai thác vận hành, bảo trì, bảo dưỡng mà không ảnh hưởng đến các sợi quang khác đang hoạt động của cùng 1 Module đấu nối quang và các Module khác.
  • Liên hệ
  • 1920
  • Thông tin sản phẩm
  • Thông số kỹ thuật
  • Photo
  • Video
  • Tài liệu kỹ thuật
  • Bình luận

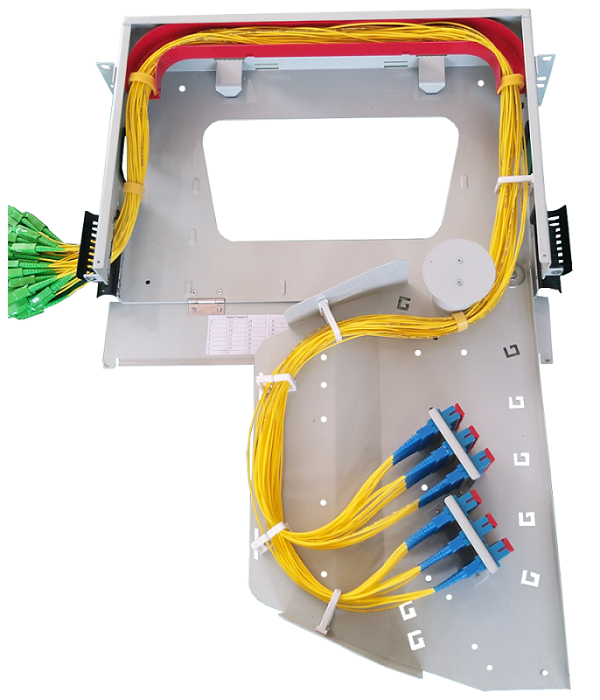

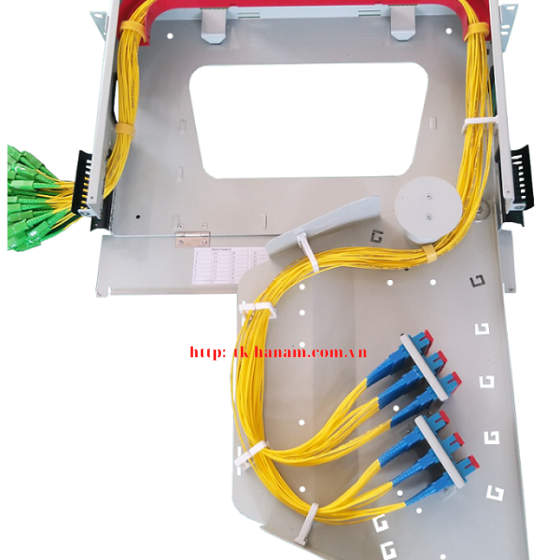

  • Module quang được thiết kế chuẩn Rack 19”, và thiết kế dạng xoay trượt qua phải hoặc qua trái. Muốn thay đổi chiều xoay của Module thì chỉ việc tháo thanh panel xoay lại.
  • Module do TK HANAM thiết kế và sản xuất tại Việt Nam trên dây truyền công nghệ máy móc CNC hiện đại tập đoàn Amada ( Nhật Bản)
  • Dung lượng module hàn nối quang đặt 48FO cổng SC

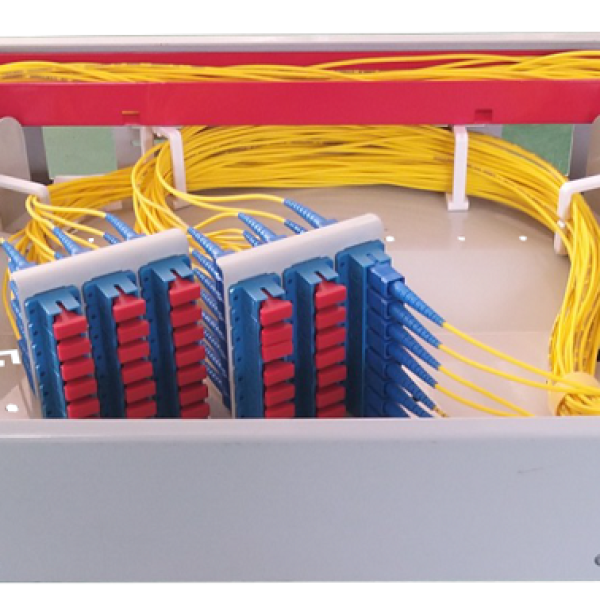

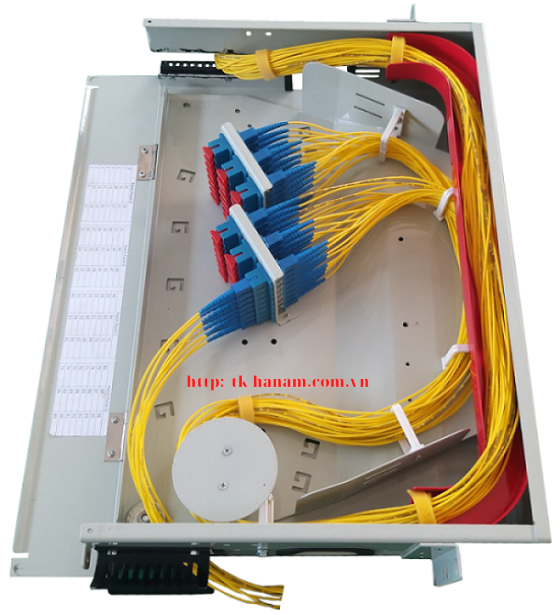

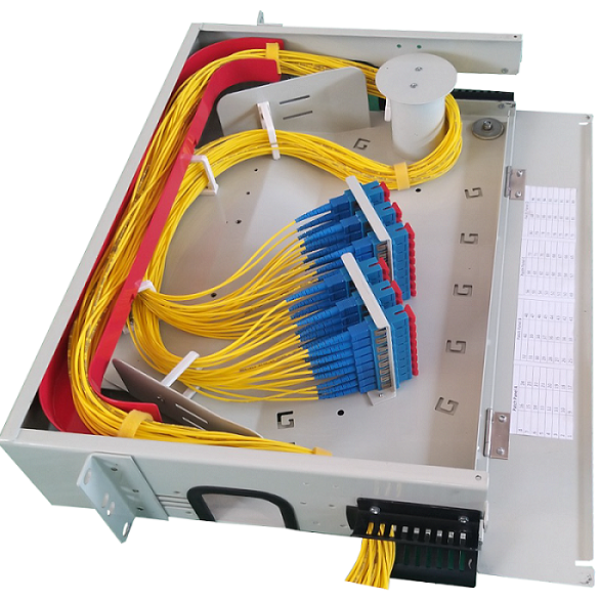

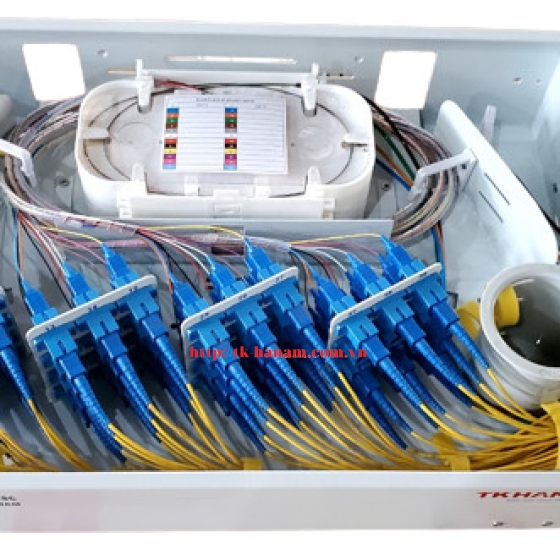

  • Module hàn nối quang cao 2U là dạng Module tích hợp hàn nối cáp và đấu nhảy cáp quang cùng trên 1 module có kèm đủ adapter, Dây nối quang, Khay hàn, Ống co nhiệt . Module có thể tháo rời tủ khi cần. Hướng tiếp cận thao tác đầu nối hoàn toàn tại mặt trước tủ.

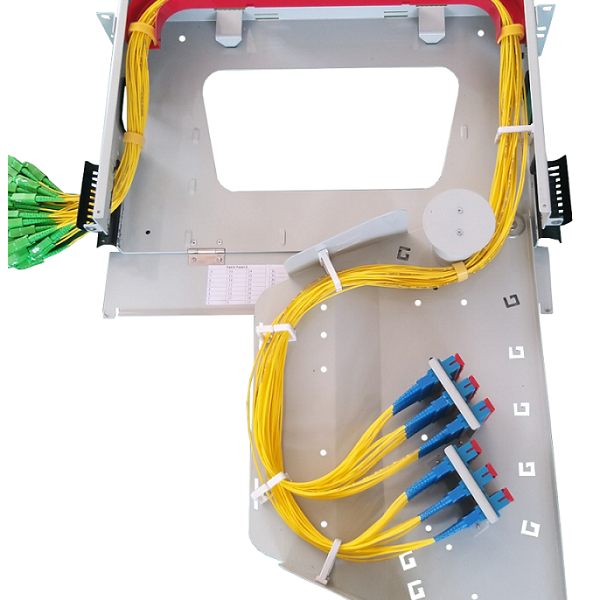

  • Hệ thống định tuyến cáp quang vào và định tuyến ống lỏng từ cố định cổng cáp bên cạnh của module tới khay hàn trong module cách khoa học , khi xoay module hết góc 90 độ , cáp quang không bị căng và không ảnh hưởng đến tín hiệu onlien. Khi thi công Module quang dược tháo rời xuống đất thi công xong hoàn thiện sẽ đưa lắp lên tủ và cố định cáp thêm vào thành tủ. Tất cả mọi vị trì cáp quang và ống lỏng cáp đều đảm bảo bán kính uốn cong ≥ 30mm
  • Hệ thống định tuyếncố định dây nhảy quang : Thiết kế truy nhập dây nhảy quang hoàn toàn mặt trước đi bên cạnh module tới các rulo các cạnh tủ. Khi bảo dưỡng xoay tủ các dây nhảy không bị căng và không ảnh hưởng tín hiệu online.

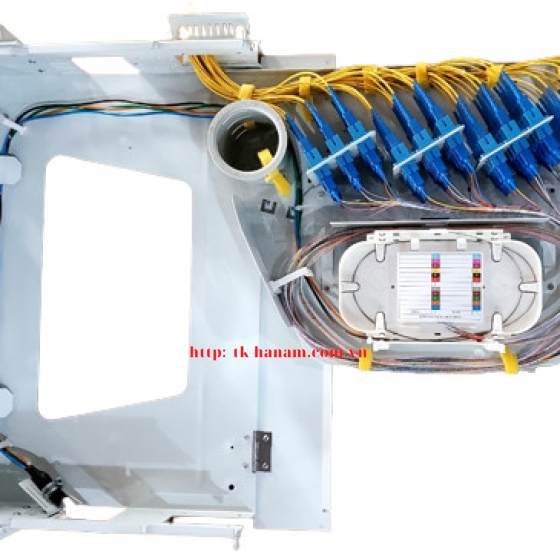

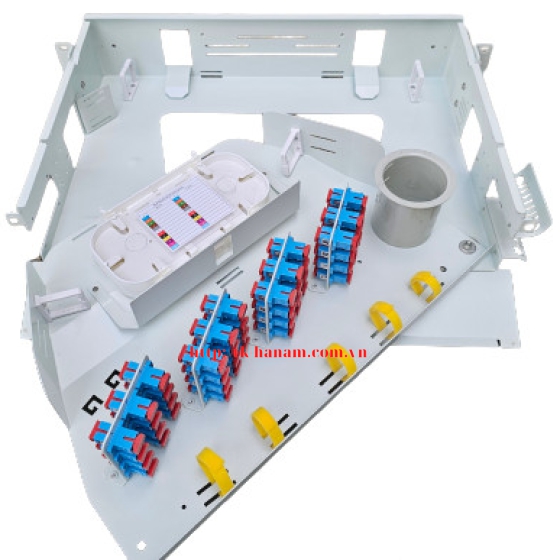

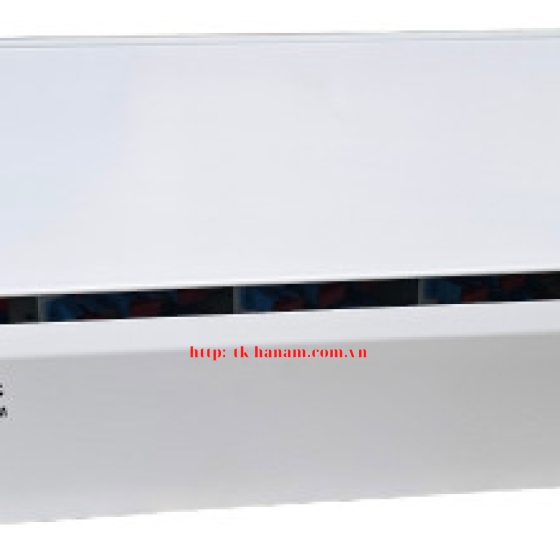

  • Giá phối quang hay Module hàn nối quang cao 2U: Thiết kế chắc chắn trên tủ  không rung lắc. Các thanh panel được thiết kế khoảng cách rộng để để dễ dàng thao tác và quan sát khi thi công và bảo dưỡng, không ảnh hưởng đến các adapter kế bên khi thao tác. Các bản thanh Panel adapter được thiết kế xéo đảm bảo tia laser không ảnh hưởng đến mắt của người thao tác. Và Module luôn có adapter có nắp đậy và module có nắp đậy phía trước dán tem tam giác vàng cảnh báo tia laser. Khay hàn quang sử dụng 4 khay dùng cho 12 hoặc 24FO , khay hàn dạng lật bản lề dễ dàng thao tác, thuận tiện cho hàn sợi mới mà không ảnh hưởng đến các sợi hàn hiện hữu. Lưu trữ trong khay hàn đủ rộng và không bị suy hao bởi bản kính uốn cong và không ảnh hưởng đến chất lượng đường truyền. Các sợi dây nối quang (Pigtail) luôn lắp sẵn và chảy đến từng khay hàn.

1. Vật liệu sử dụng:

  • Vỏ Module (subrack) và các panel gắn adapter được chế tạo bằng thép sơn tĩnh điện màu xám sáng (Light Grey) (Khả năng đồng bộ với các subrack ODF hiện có tại VNPT Net3,………). Có độ dày ≥ 1.2mm có kết cấu đảm bảo chắc chắn.

2. Thiết kế:

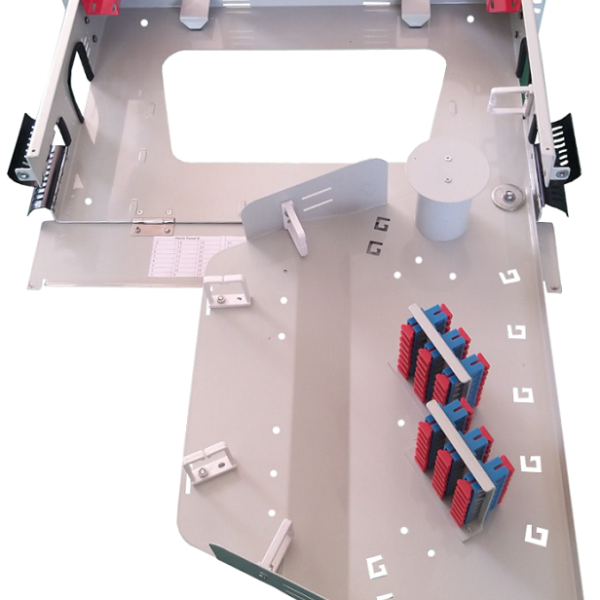

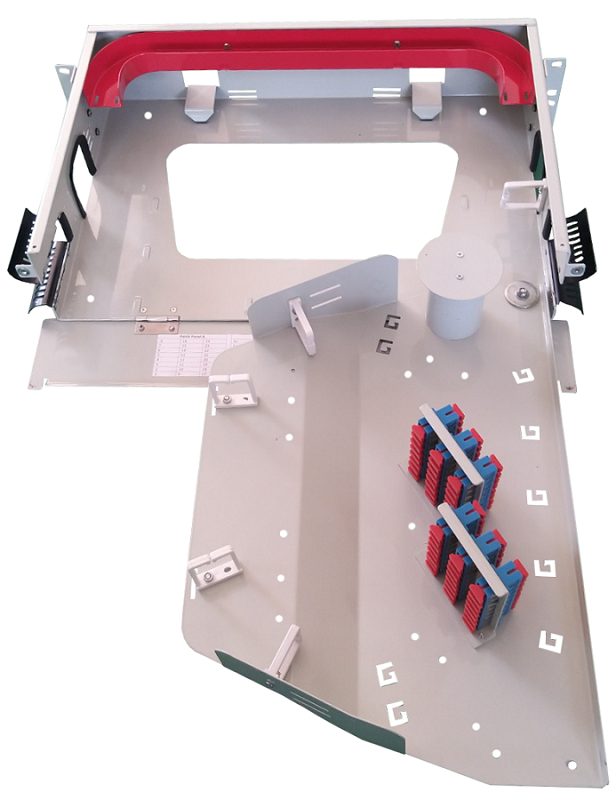

  • Tkế theo kiểu bản lề (trượt xoay quanh trục quay cố định) để dễ dàng thực hiện các thao tác đấu nối;
  • Các Moduel (Subrack) thiết kế lắp đặt độc lập với nhau trong cabinet;
  • Các Moduel (subrack) được thiết kế lắp đặt độc lập với nhau trong cabinet, theo kiểu bản lề trượt xoay rẻ quạt quanh trục cố định;
  • Các Module (subrack) được thiết kế theo cấu trúc mở để thuận lợi cho các thao tác khi đưa cáp vào cố định bên trong khung giá,

3. Chuẩn đầu giao tiếp quang để nối dây nhảy quang:

  • SC (APC, UPC), LC. Tùy theo cấu hình chọn cần đấu nhảy.

4. Các đường cáp quang ra và vào:

  • Có hướng đi dễ dàng, có vị trí cố định dây nhảy.
  • Có Rulo dự trữ dây bên trong.
  • Có hệ thống máng cáp phía sau.
  • Bán kính uốn cong tối thiểu của sợi quang vào/ra (MBR) trong subrack: 30mm

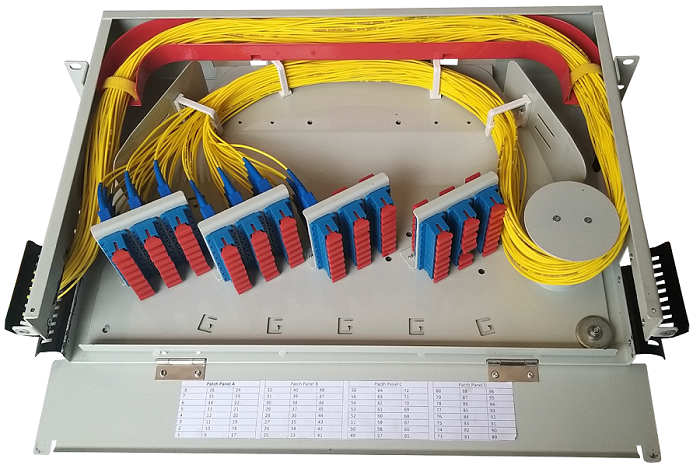

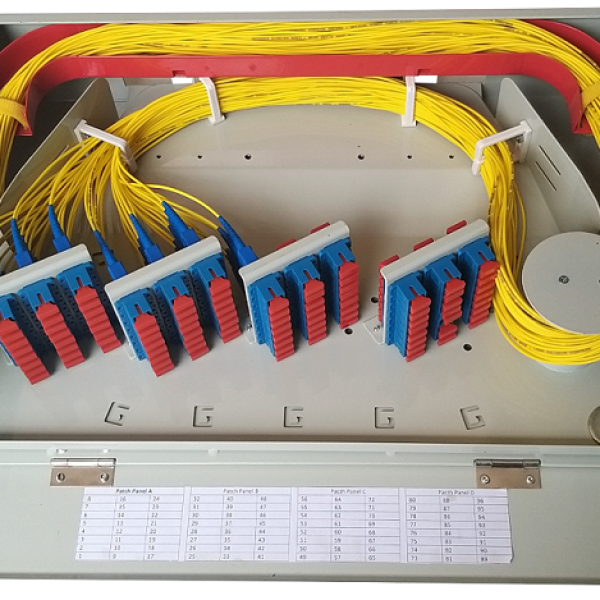

5. Thanh panel chứa adapter:

  • Được thiết kế nghiêng 30° đến 45°.
  • Phía trước thanh panel chứa adapter này có thiết kế cửa bản lề để che adapter, đảm bảo phát xạ nguồn laser không chiếu trực tiếp vào mắt người khai thác sử dụng.

6. Kiểu gắn trên khung giá Rack, tủ tập trung:

  • Thiết kế theo cơ chế đóng mở thuận tiện cho lắp đặt và khai thác bảo trì bảo dưỡng, lắp đặt trong nhà;

7. Dung lượng:

  • Dung lượng kết nối: ≥ 48 cổng loại SC/UPC hoặc SC/APC, khả năng mở rộng lên 96 cổng
  • Dung lượng phân phối: 48FO SC/UPC hoặc SC/APC, khả năng mở rộng lên 96FO

8. Kích thước:

  • Rộng x Sâu x Cao): 440 mm x 297 mm x 90mm (Cao 2U);
  • Theo chuẩn 19”, có chiều cao 2U và lắp đặt được trong cabinet 19" chuẩn.

9. Nhiệt độ làm việc tốt: -10°C đến 85°C, độ ẩm: ≤95% RH.
