Dây Nối Quang

Phù hợp với các tiêu chuẩn quốc tế JIS C-5973, IEC, Telecordia Standard (GR-326-CORE), Bellcore IEC60874, Bellcore TA – NWT-001209, ITU-G652B, ITU-G652D, ITU-G655, ITU-G657A1

Giá:
Liên hệ
Lượt xem:
1889

Thông tin sản phẩm
Thông số kỹ thuật
Video
Tài liệu kỹ thuật
Bình luận

Giới thiệu sản phẩm:

Sợi quang có hai vùng, ở giữa gọi là lõi (core) và ánh sáng truyền qua, vùng bên ngoài gọi là lớp sơn phủ (cladding) phủ lên lõi.
Đường kính lõi càng lớn thì có càng nhiều ánh sáng được truyền dẫn.
Lõi được làm bằng những sợi nhỏ mỏng thủy tinh hoặc nhựa.
Lớp sơn phủ: lớp này ngay sát lõi có chỉ số khúc xạ thấp hơn chỉ số lõi
Lớp vỏ ngoài (đệm nhựa): bảo vệ sợi quang từ những tác động va đập và độ cong quá mức, Sợi chống va đập mang tính chất cơ khí.
Vỏ ngoài: phủ lên sợi quang.
Sợi quang được sử dụng rộng rãi trong hệ thống mạng Internet tốc độ cao hiện nay, FTTx, Data Center…….

Tính năng:

Phù hợp với các tiêu chuẩn quốc tế JIS C-5973, IEC, Telecordia Standard (GR-326-CORE), Bellcore IEC60874, Bellcore TA – NWT-001209, ITU-G652B, ITU-G652D, ITU-G655, ITU-G657A1.
Lỗ luồn sợi quang và bóng tiếp xuất giá công chính xác chuẩn IEC.
Sản xuất cho sợi Quang đơn mốt SMF (9/125 µm) , MMF (50/125 µm)
Đường kính Ferrule: 2.5mm ± 0,001 mm
Tiếp xúc Ferrule: 10 - 25mm, tùy theo loại đầu nối.
Nhiệt độ hoạt động: -25 ºC to 80 ^oC
Loại bóng tiếp xúc:

Dùng cho loại đơn mốt: PC, UPC, APC 8°
Dùng cho loại đa mốt: PC

Mã màu cho chuôi đầu nối:

Chuẩn PC, UPC: Vỏ bọc nhựa đầu nối màu đen, xanh dương.
Chuẩn APC: Vỏ bọc nhưa đầu nối màu xanh lá

Vỏ dây nhảy – dây nối quang bằng PVC hoặc LSZH.
Có nhiều chuẩn đầu nối FC, SC, LC, ST…
Có nhiều đường kính dây nối – dây nhảy: Ø 0.9mm, Ø 2mm, Ø 3mm

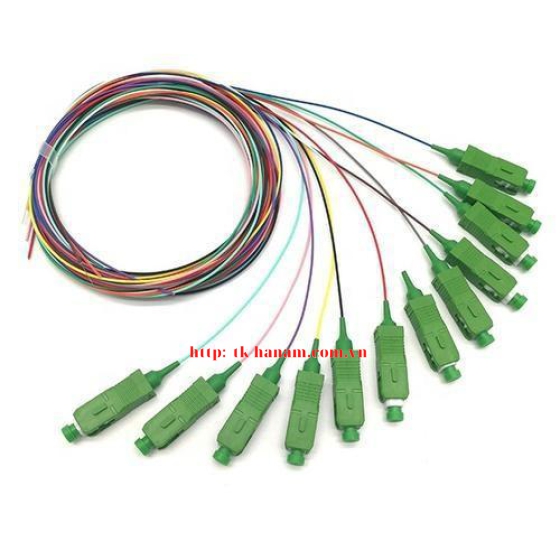

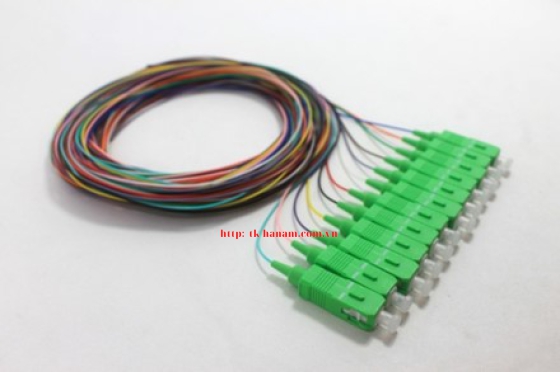

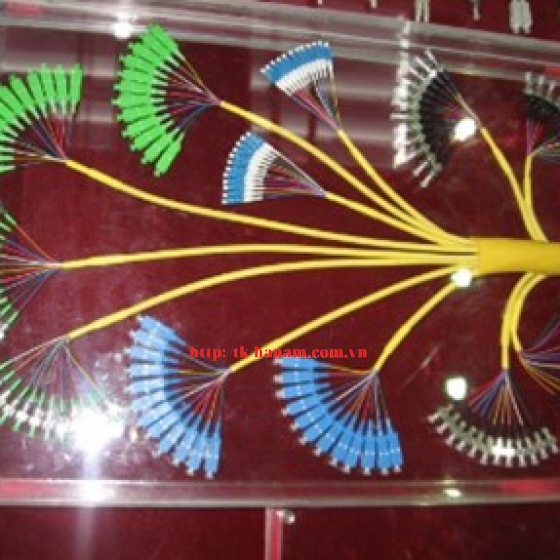

Có nhiều chuẩn dây: SMF, MMF, dây đơn (Simlex), dây đôi (Duplex), bó 12 sợi mã màu theo tiêu chuẩn TIA/EIA598A.
Có nhiều số mét dây: 0.5m, 1m, 1.5m…., 50m, 70m, 100m, 150m…

THÔNG SỐ KỸ THUẬT
Đặc tính	Giá trị
Suy hao xen	0.3dB (1 adapter + 2 connector)
Suy hao phản hồi	+ Suy hao phản xạ: ≥55dB với (SC/LC/FC)/UPC; ≥60dB với (SC/LC/FC)/APC-8⁰.
Số lần đấu nối lại	Độ ổn định suy hao: ≤ 0,1dB sau 500 chu kỳ đấu nối;
Nhiệt độ công tác	-10~+65^oC
Thay đổi chu kỳ độ ẩm	75^oC, 95% RH
Các yêu cầu cơ khí, môi trường, đấu nối theo ITU-T L.36/2008:	- Khả năng chịu rung - Vibration (IEC 61300-2-1): tuân thủ ITU-T L.36/2008 (mục 9.2.1); - Độ bền của cơ chế ghép - Strength of the coupling mechanism (IEC 61300-2-6): tuân thủ ITU-T L.36/2008 (mục 9.2.2); - Khả năng lưu giữ sợi/cáp - Fiber/cable retention (IEC 61300-2-4): tuân thủ ITU-T L.36/2008 (mục 9.2.3.1); - Khả năng chịu thay đổi nhiệt độ- Change of temperature (IEC 61300-2-22): tuân thủ ITU-T L.36/2008 (mục 9.2.6.4).
Kiểm tra độ uốn cong	0˚→90˚→0˚→90˚, 5kgf(100 lần)
Kiểm tra lực xoắn	Ø 0.9 mm : 0.75kgf, Ø 3.0 mm : 1.53kgf
Bền kéo	100N Load, tức thời 200N. Nghiền nát 550N- Đầu nối 15N
