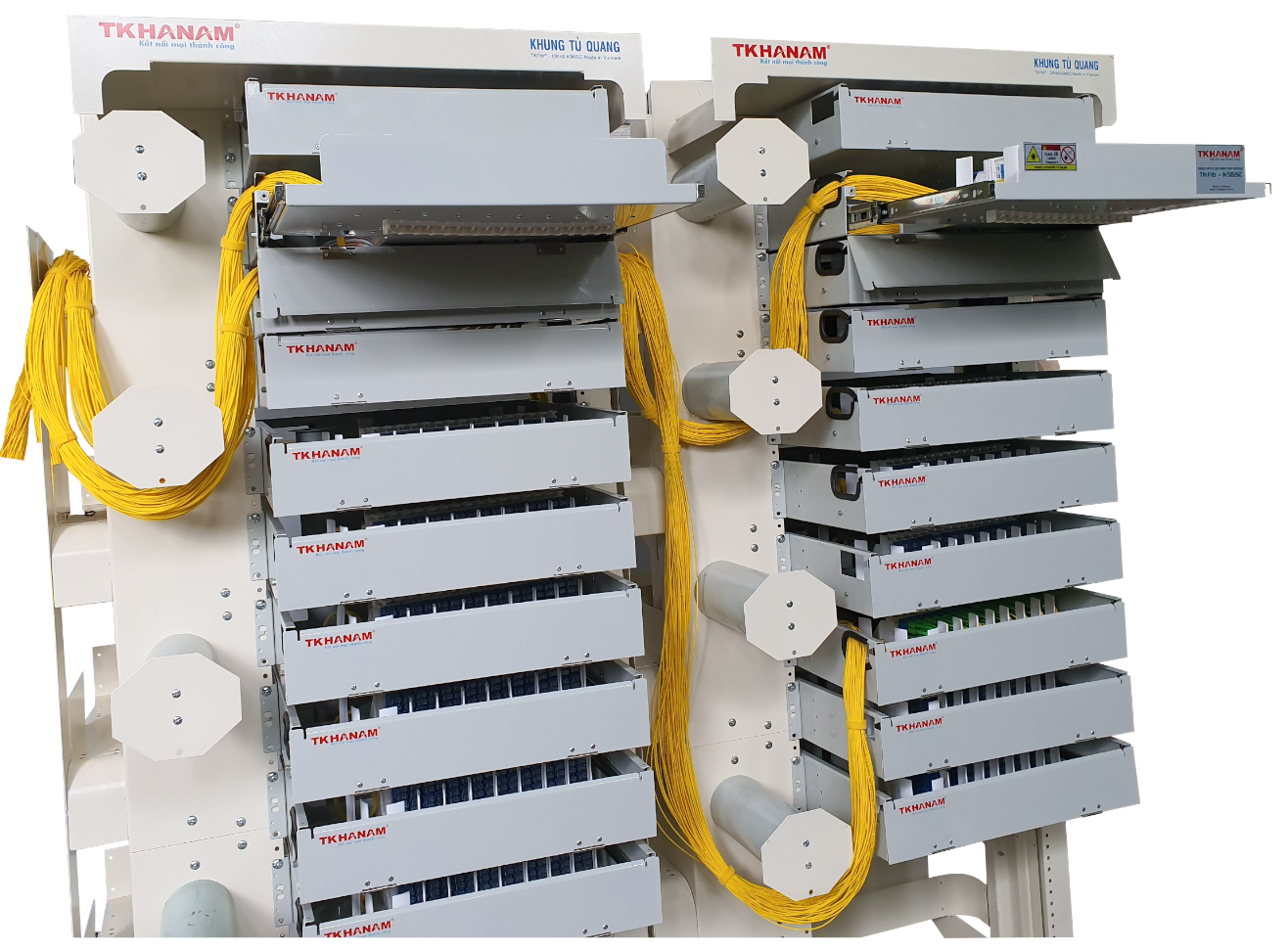

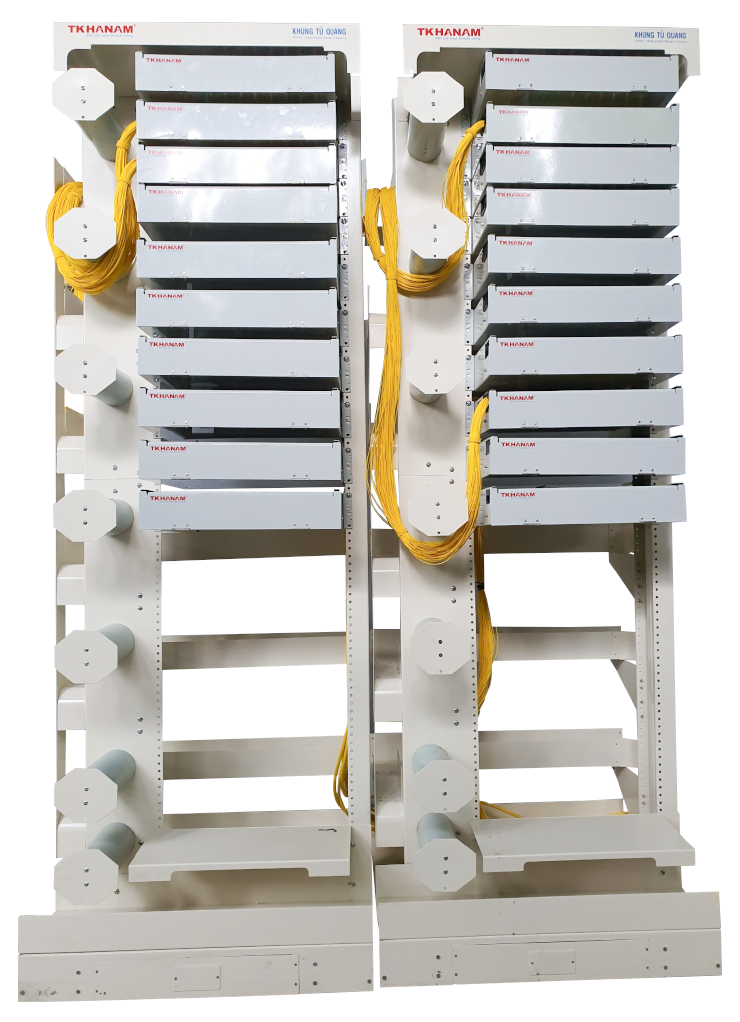

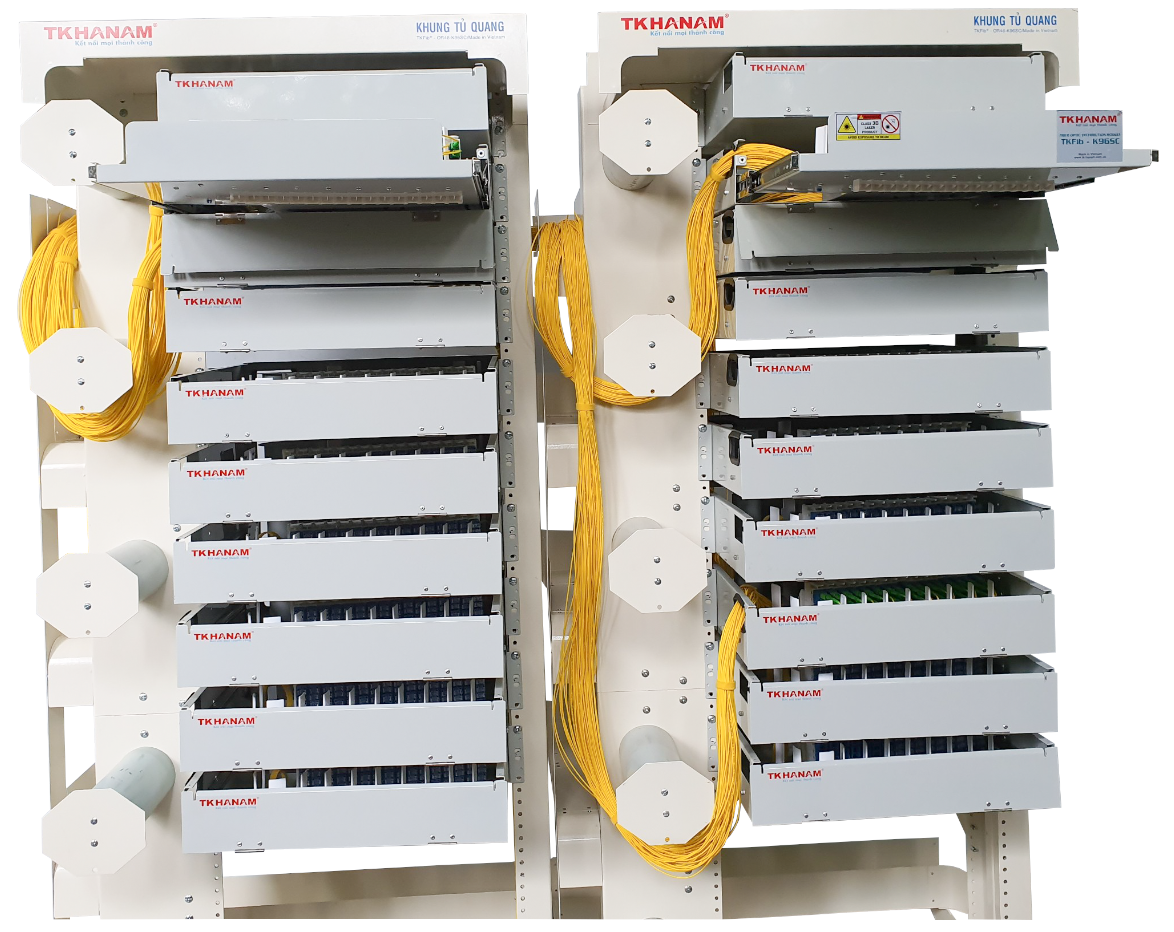

Khung tập trung quang TKFib-OR46-K96SC

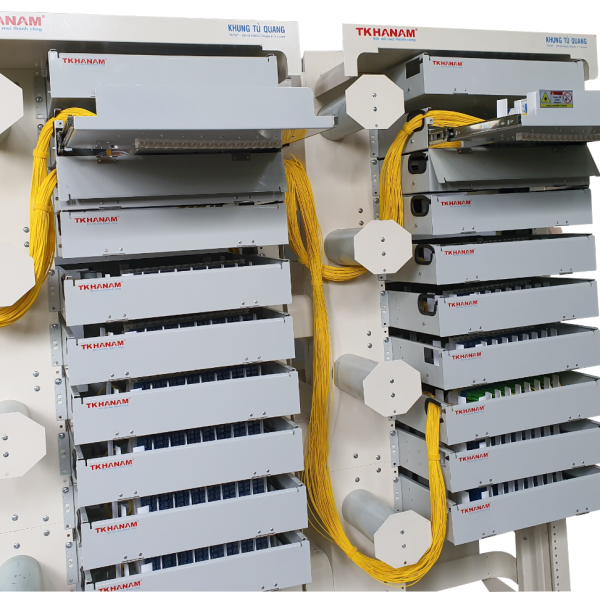

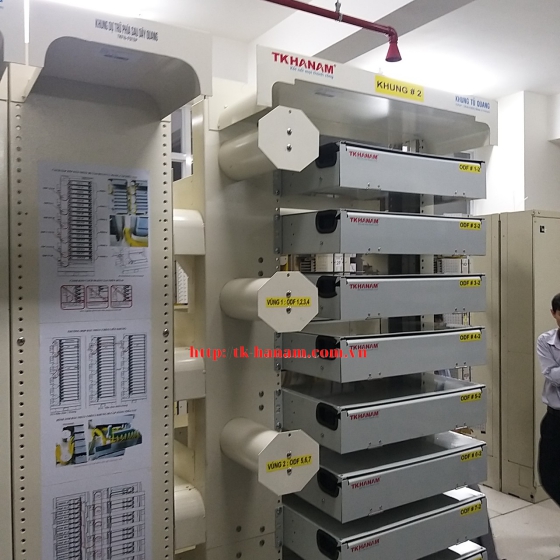

Khung tập trung quang TKFib-OR46-K96SC là loại tủ phân phối quang tập trung quang dạng hở mật độ cao , sử dụng trong nhà, đài trạm viễn thông. Tủ được thiết kế dạng rack 19 inch được ghép từ nhiều bộ phận riêng biệt độc lập nhau. Các thành phần tủ được thiết kế theo kiểu module linh hoạt, cho phép tháo lắp, chuyển đổi dể dàng.

Khung có cấu tạo tạo từ thép sơn tĩnh điện, màu sơn xám sáng RAL-7035, có thiết kế thích hợp cho phép quản lý và lưu trữ sợi quang, dây nhảy, dây nối trên cùng một khung.

Khung có dung lượng vừa đấu nối vừa hàn cho 1 khung là 1632FO, gắn được tối đa 17 Module đấu nối quang , mỗi hộp dung lượng 96FO, chiều cao 2U. Hoặc Module ODM của ADC Krone (Commscope), và nhiều loại ODF Rack chuẩn 19’’ khác.

Thiết kế khung chính thép dày ≥ 2mm. Phần đế dày ≥ 3mm. Phần còn lại ≥ 1mm. Tất cả các góc cạnh và rulo đảm bảo đường kính uốn cong ≥ 60mm.

TÍNH NĂNG CHÍNH CỦA KHUNG TỦ:

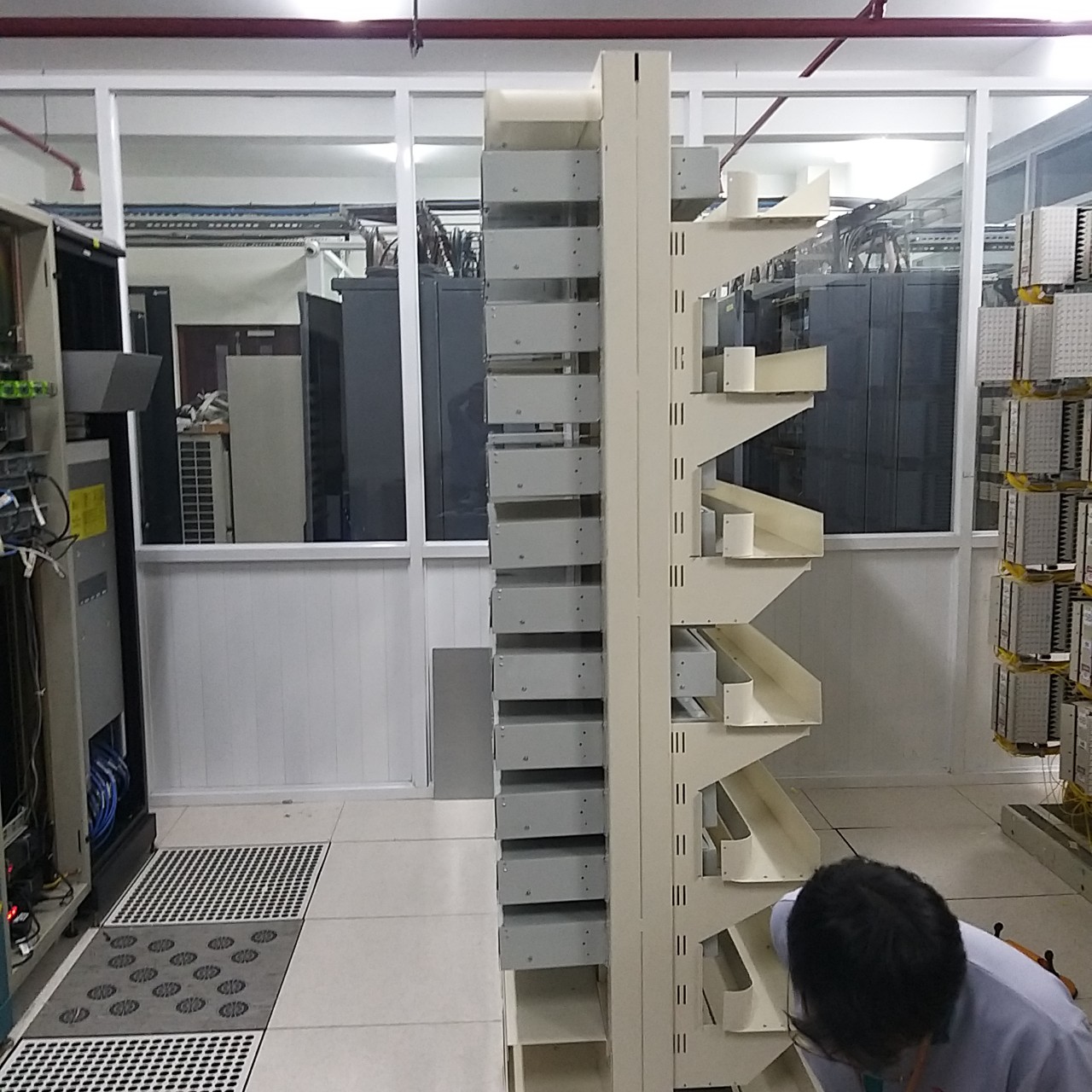

Chuẩn cài đặt Rack 19’’ và ETSI và Cao 46U

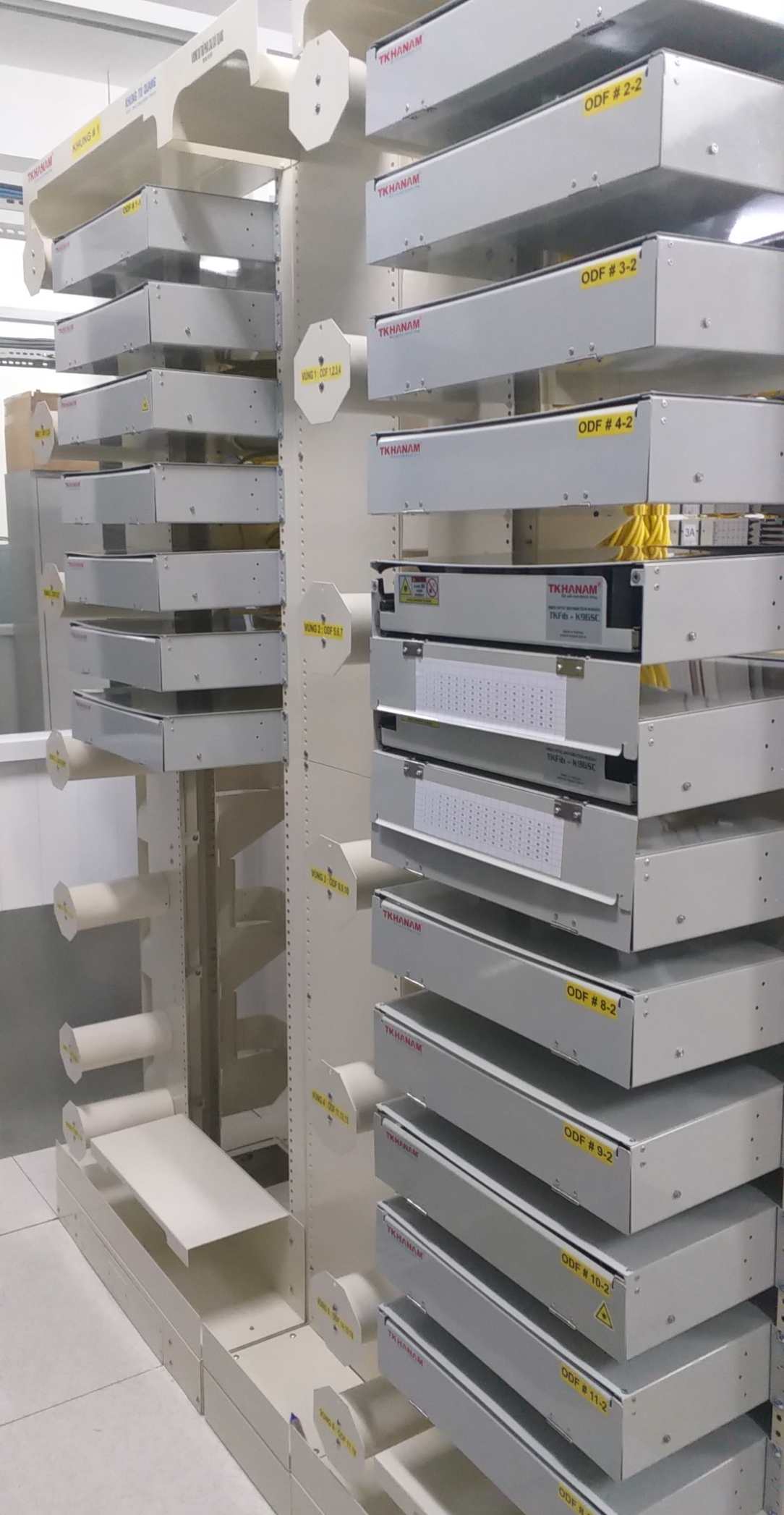

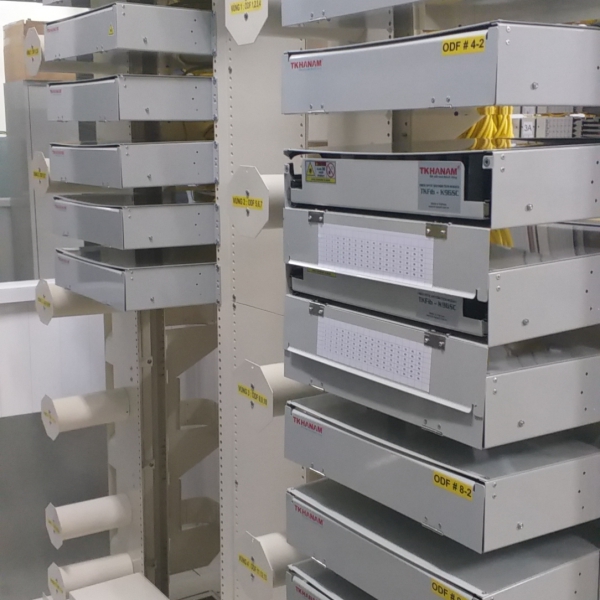

Thiết kế truy nhập Module ODF mặt trước và mặt sau.

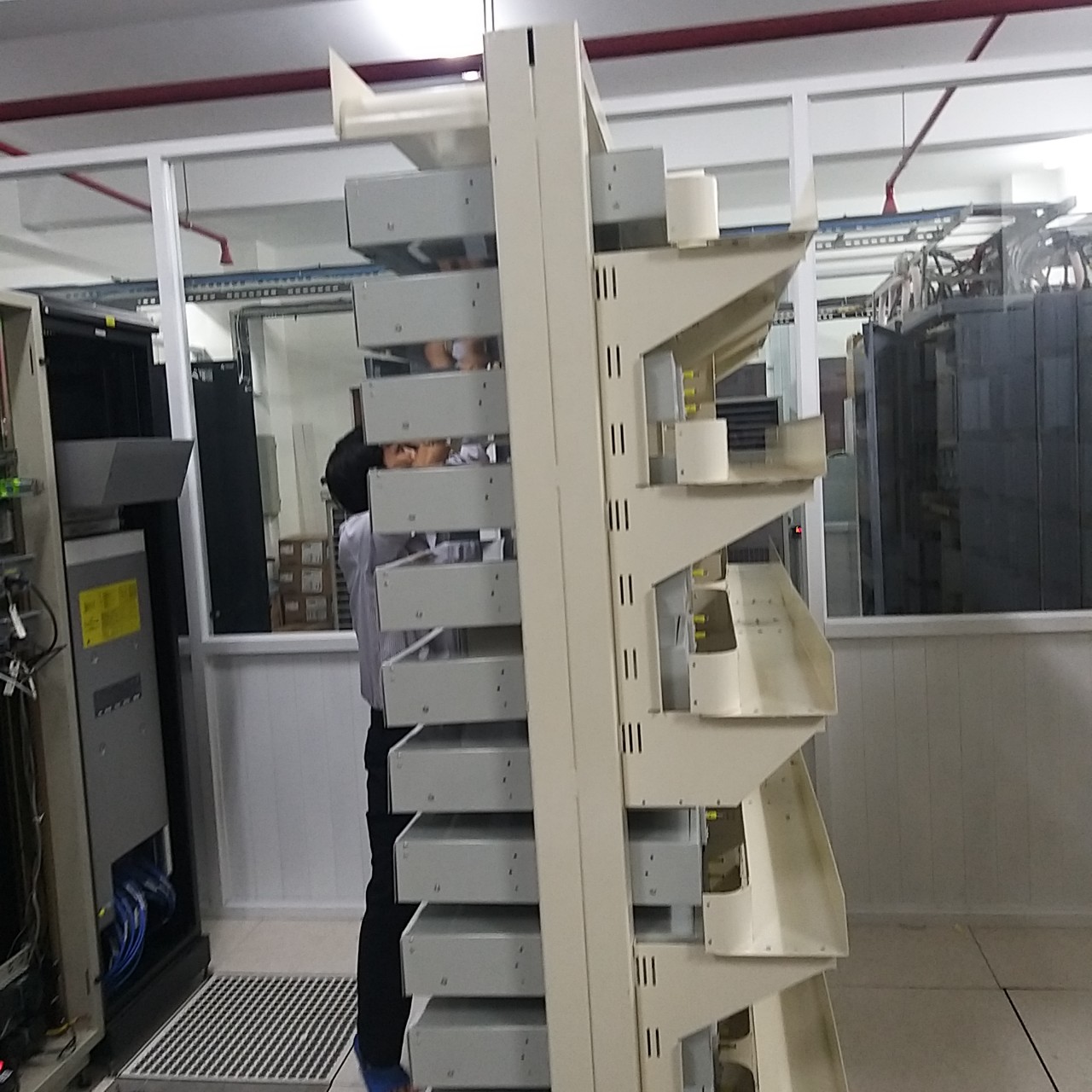

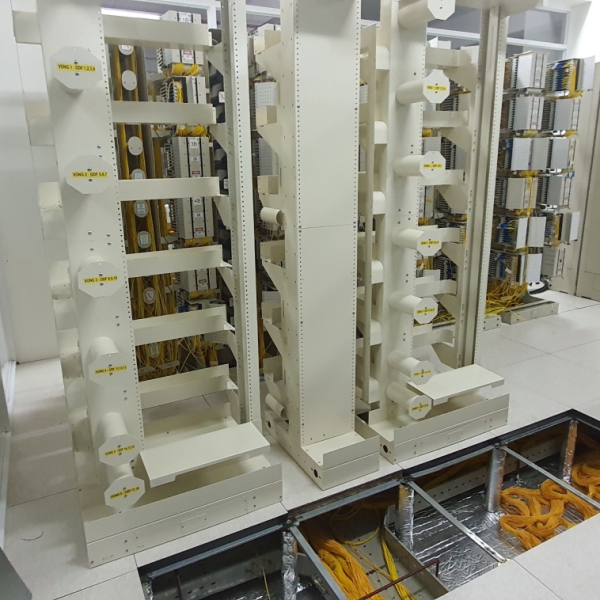

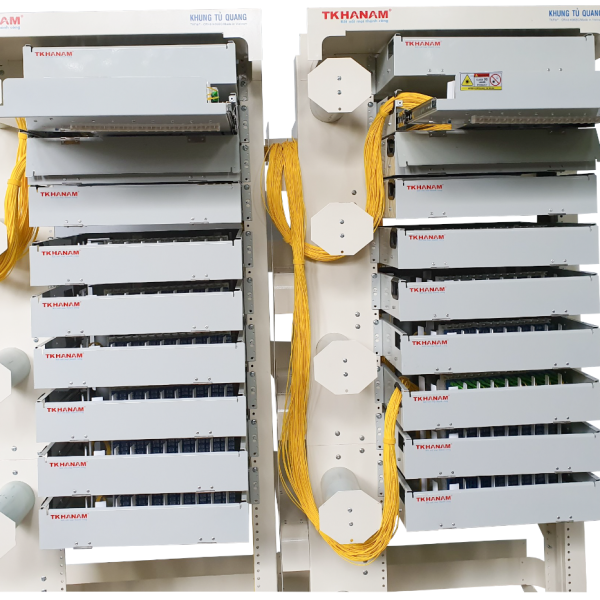

Thiết kế dạng khung hở, ghép liên khung hoặc ghép khung dữ trữ cáp FOTSP
Dung lượng mật độ đấu nối 1,632 ( 1,623 mối hàn và 1,632 đấu nhảy)
Tùy chọn nhiều giải pháp đầu nối trên khung như: Hàn nối, đấu nhảy , hoặc dữ trữ cáp.

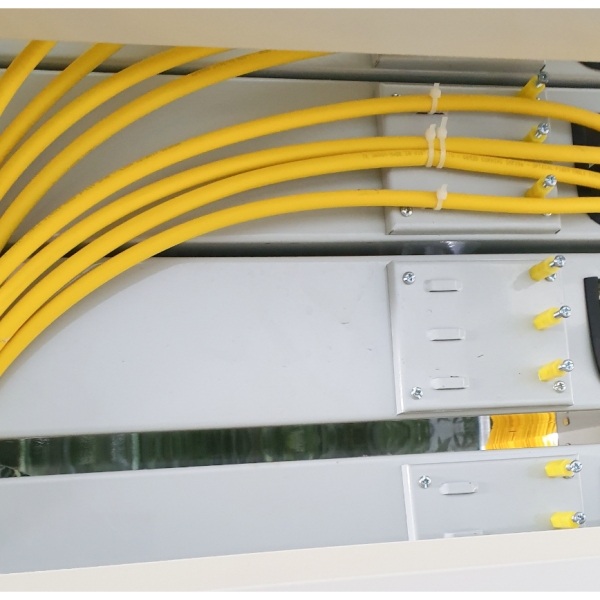

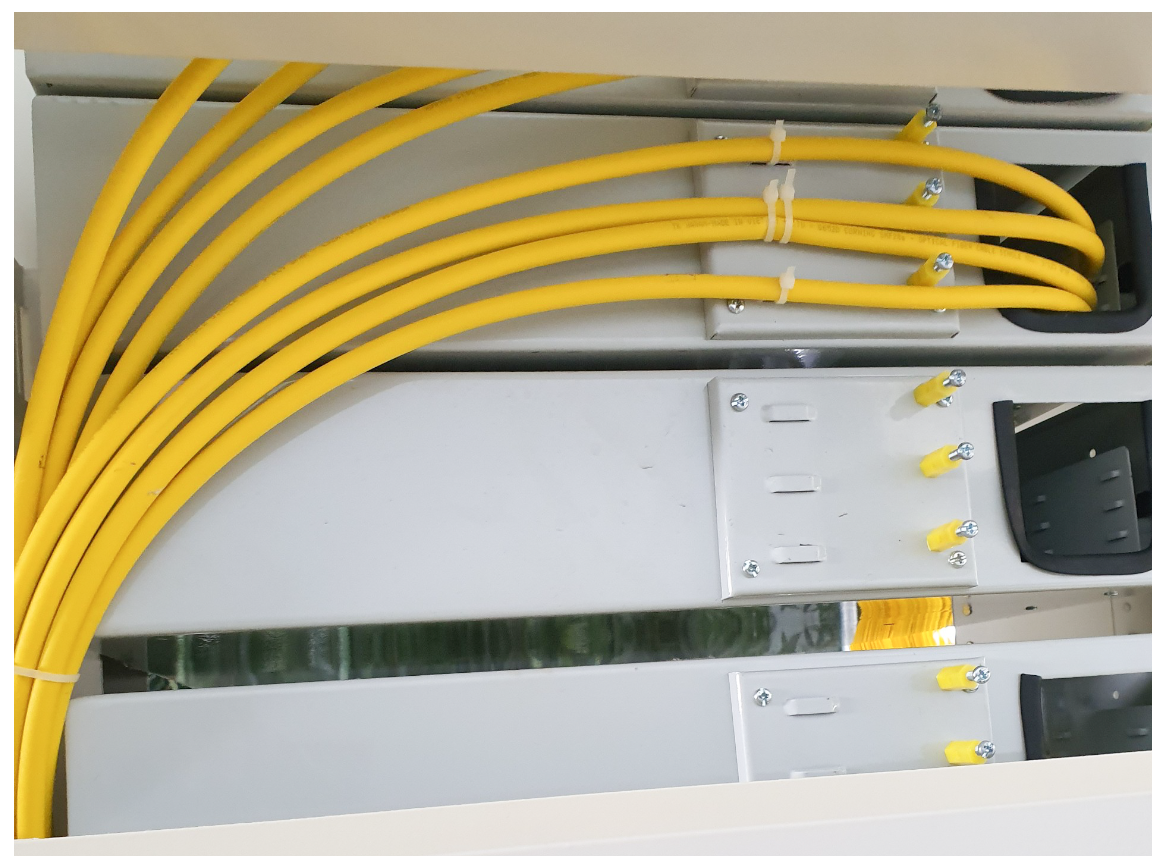

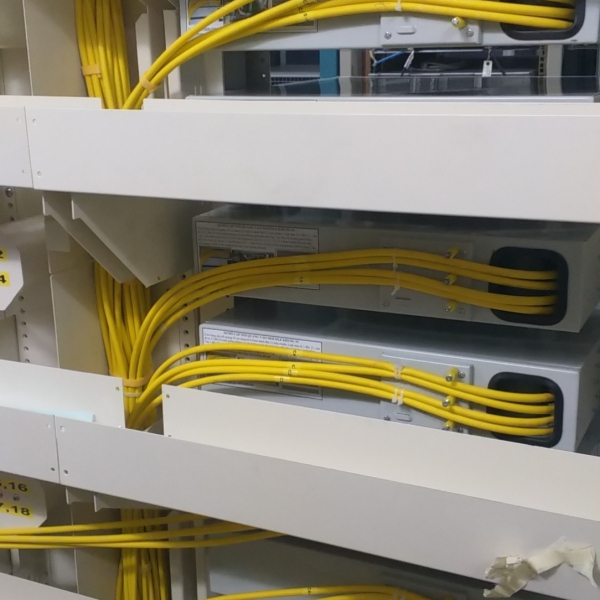

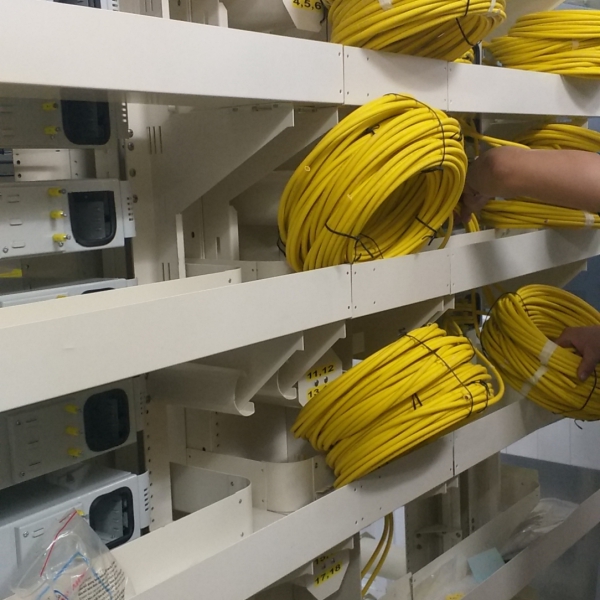

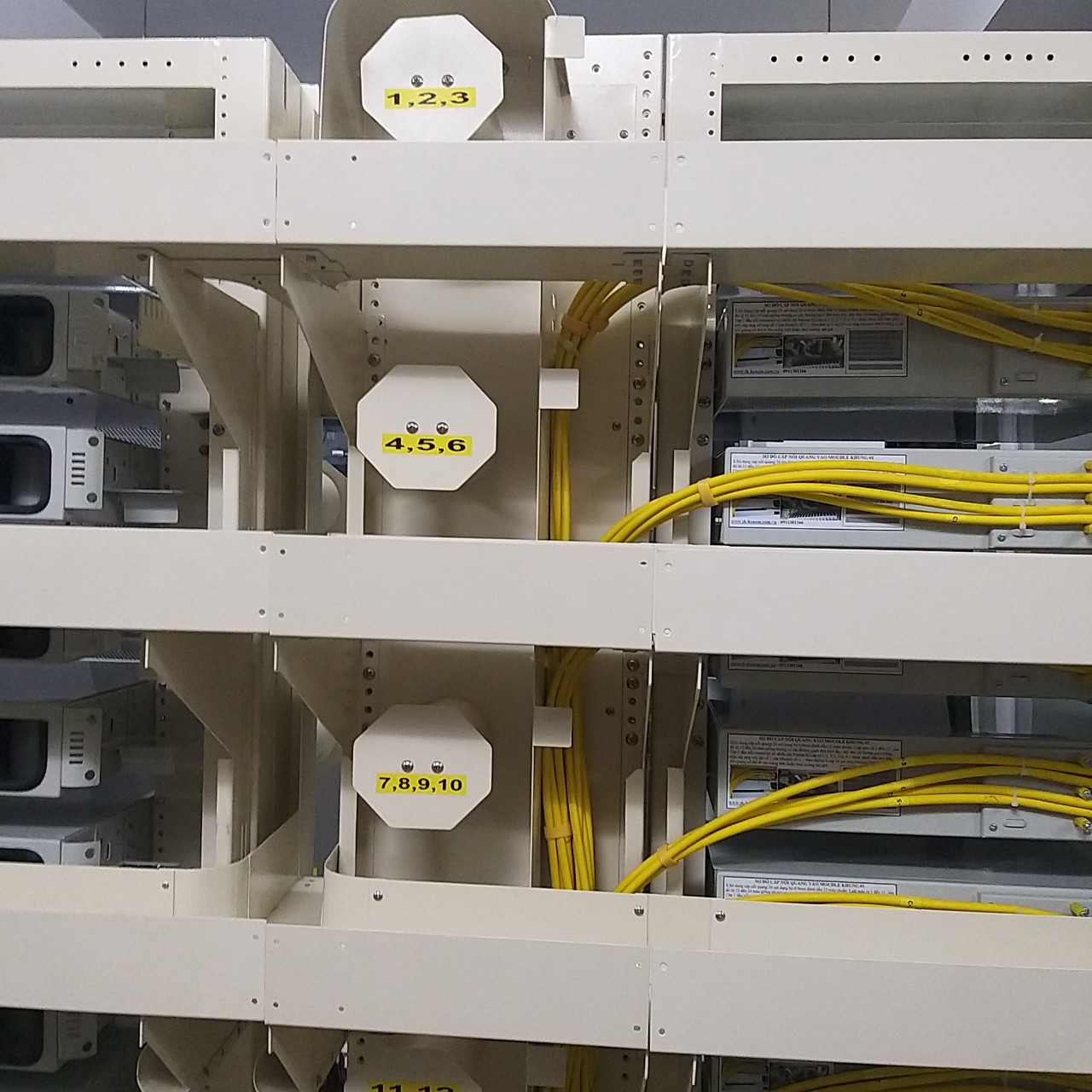

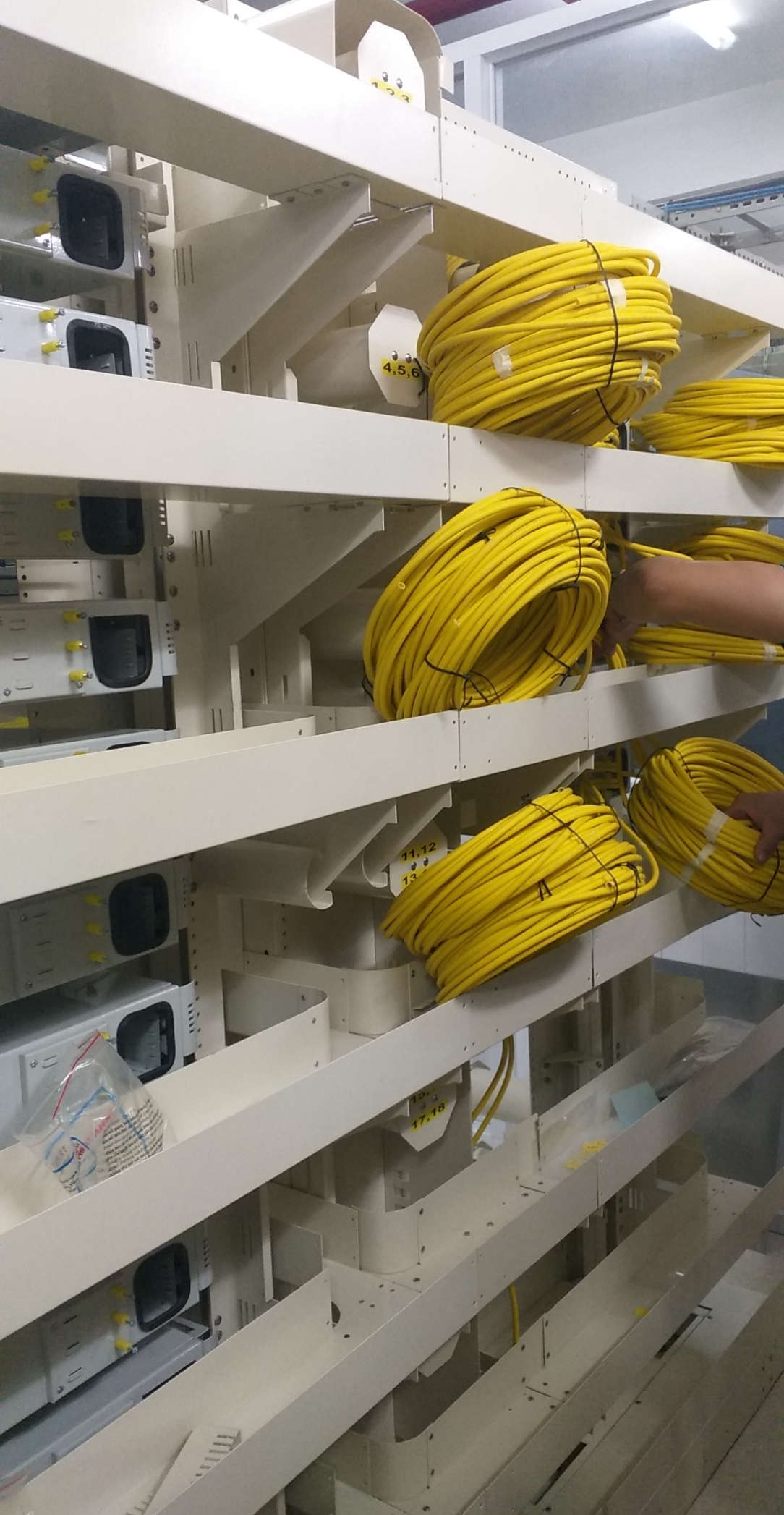

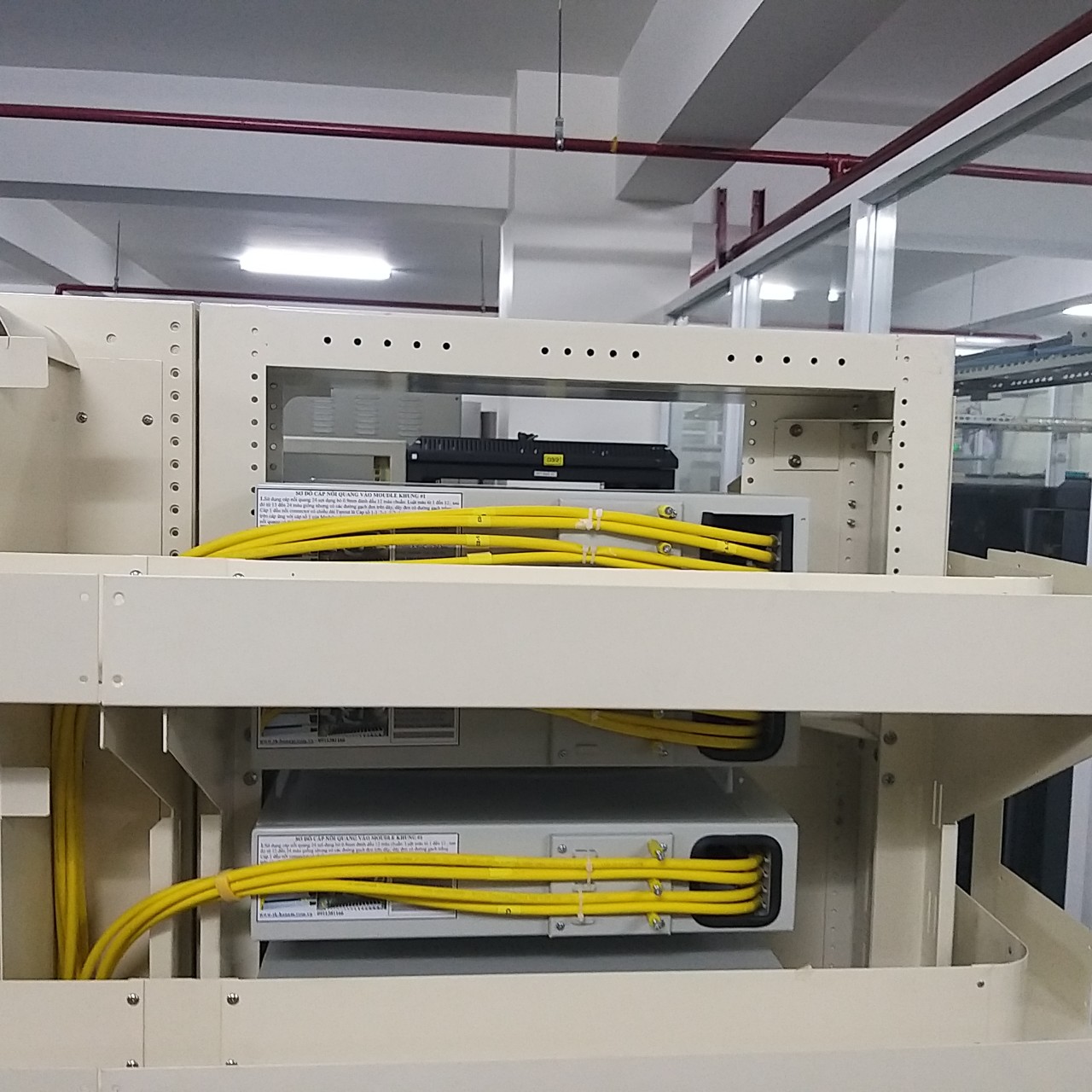

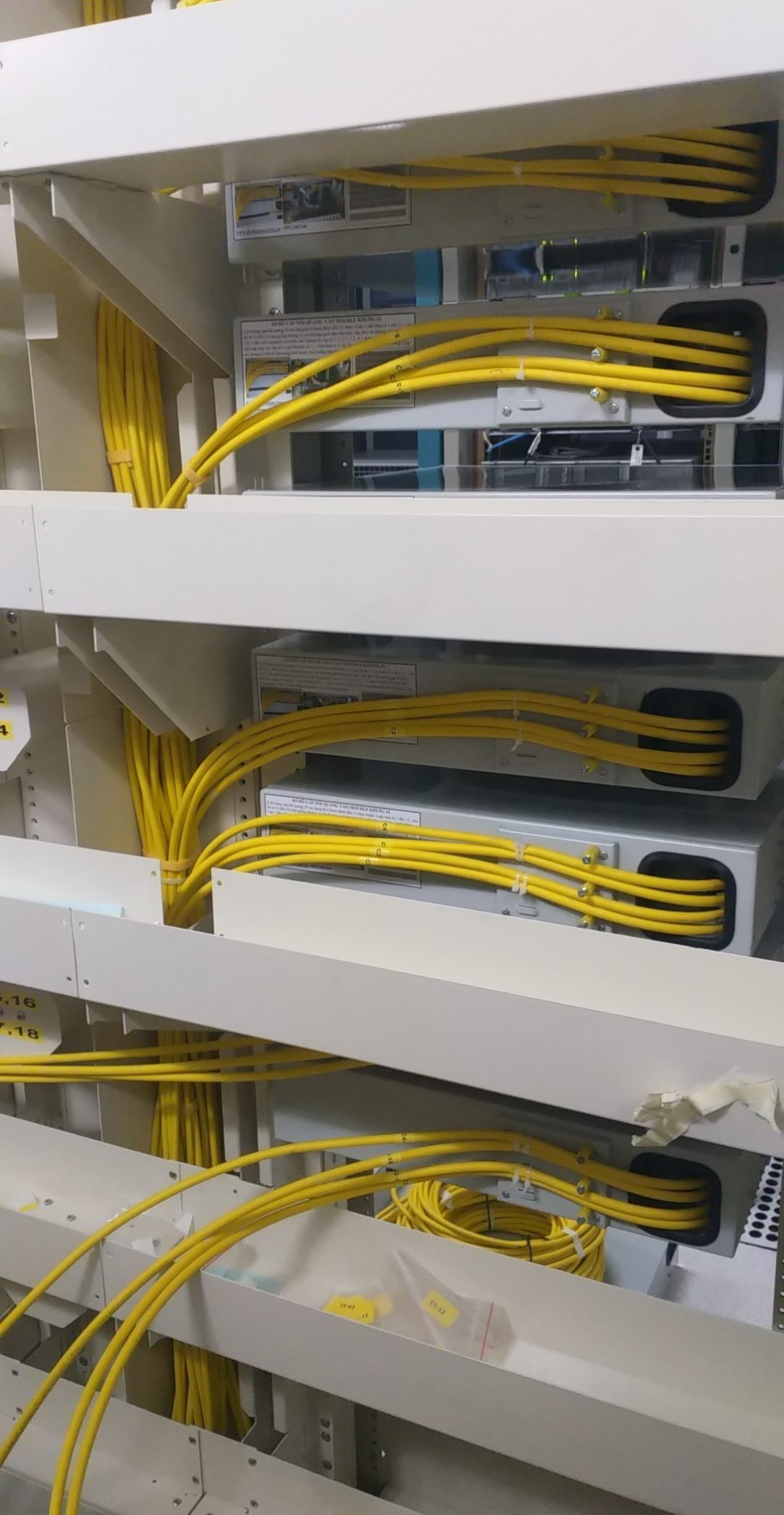

Khung tủ có thiết kế các máng cáp phía sau

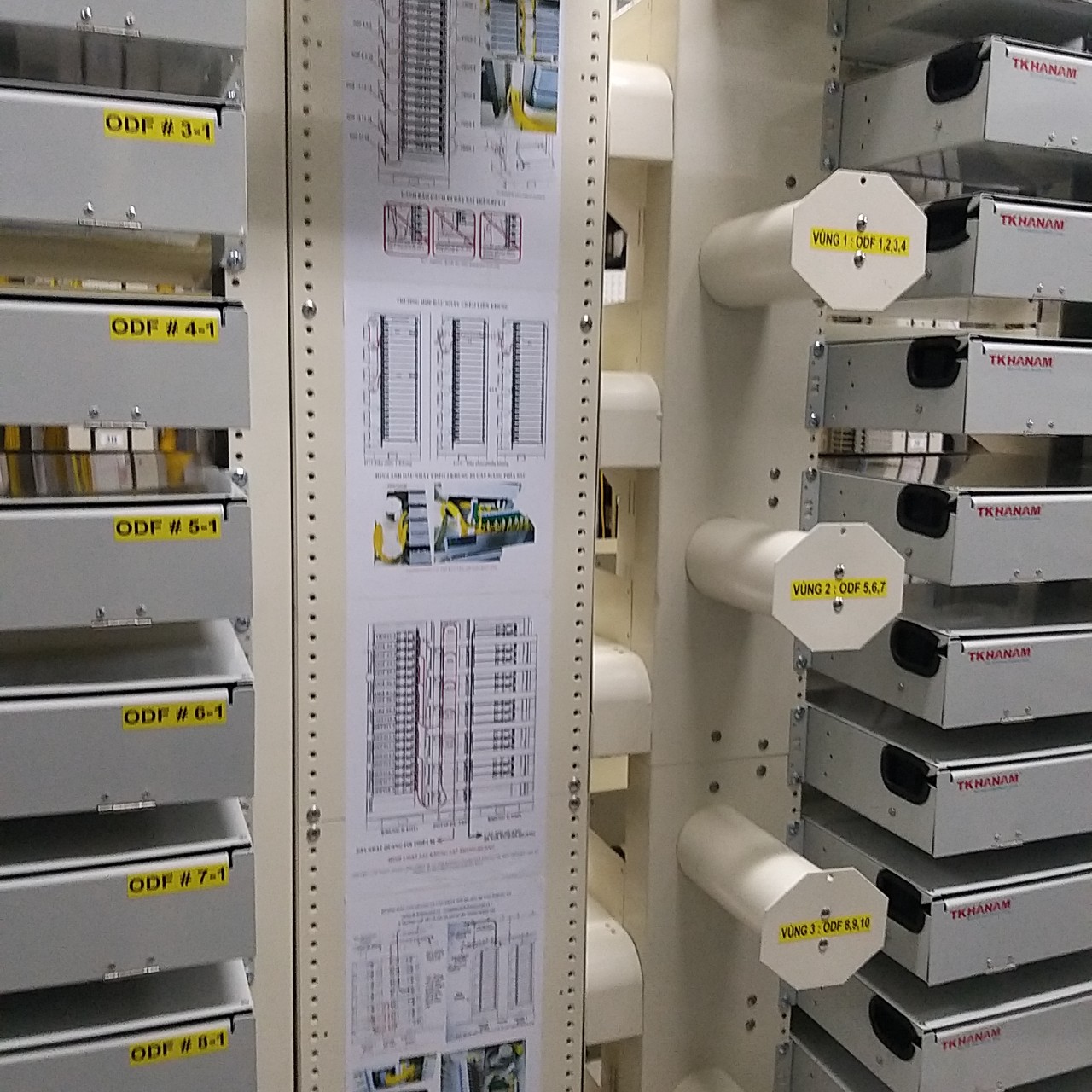

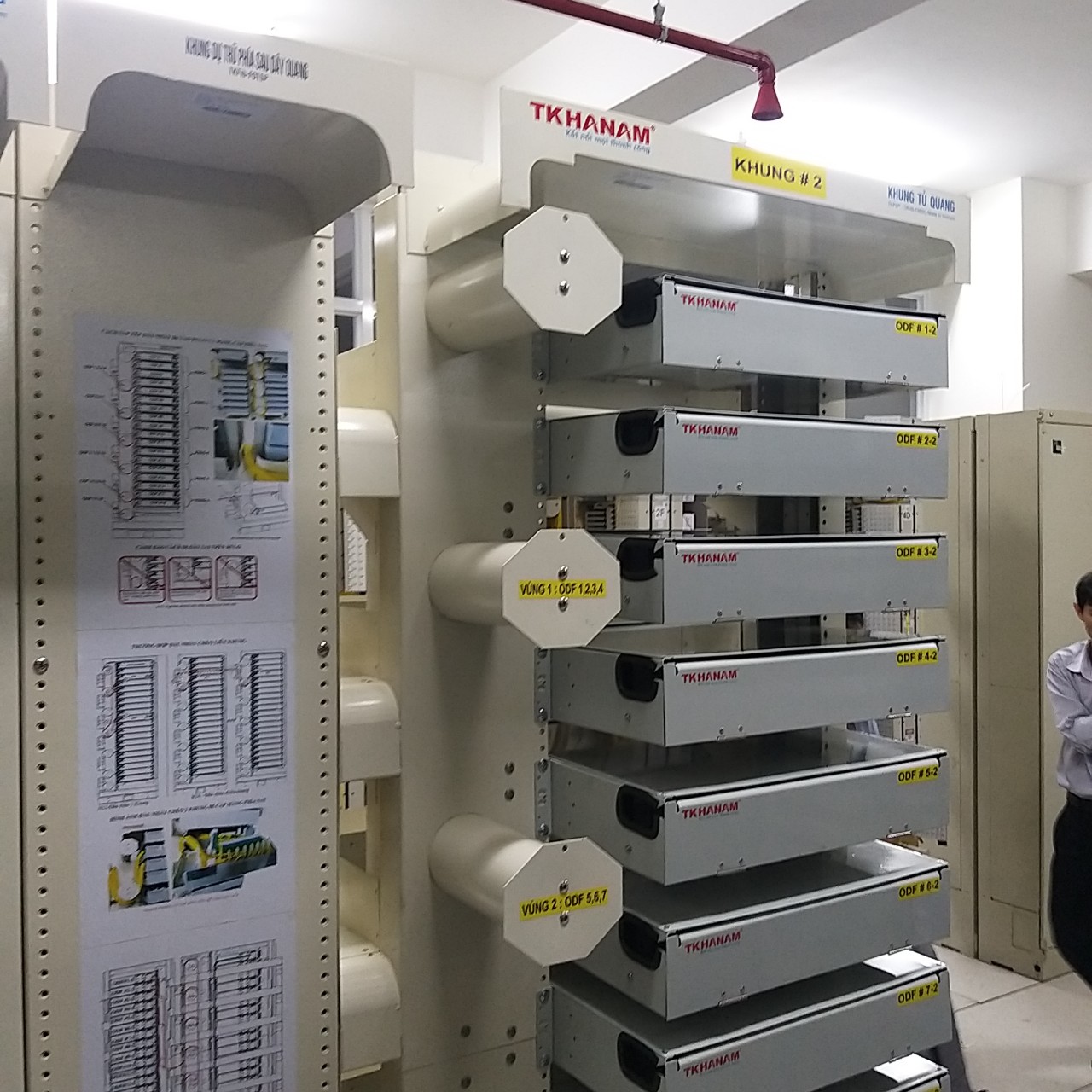

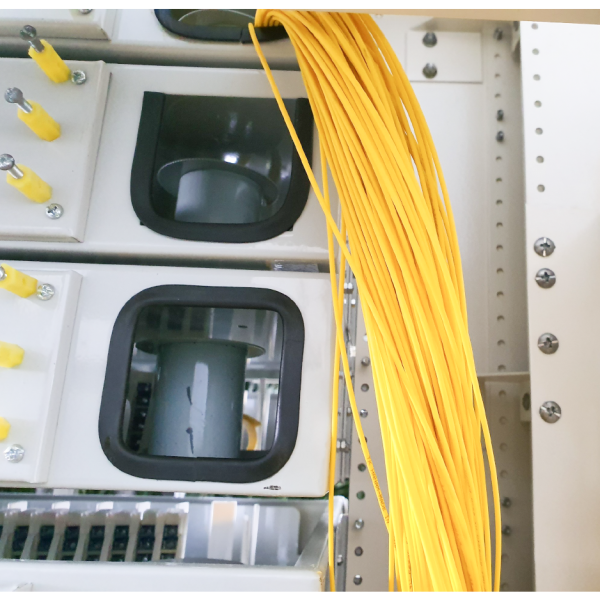

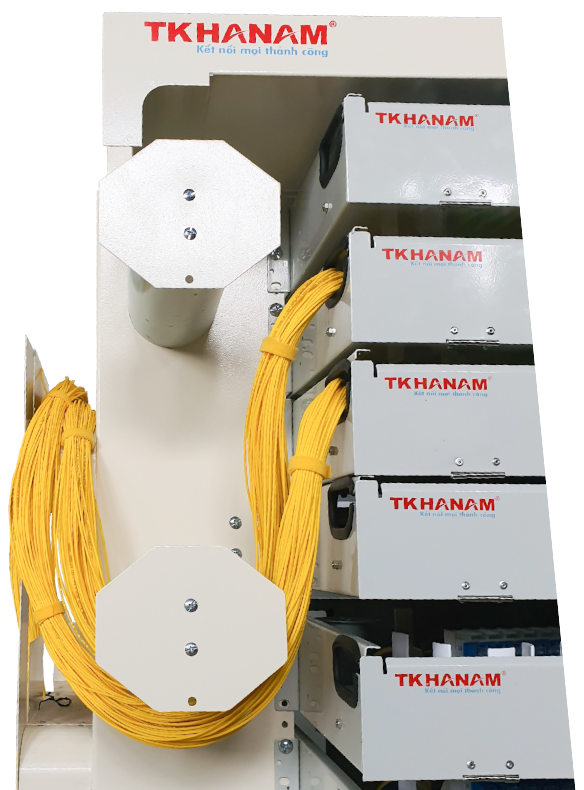

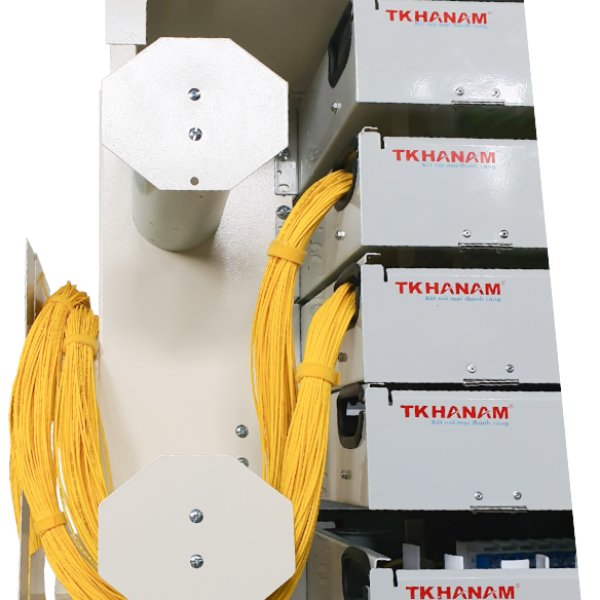

Phía trước thiết kế bên trái các Rulo quản lý dây cáp.

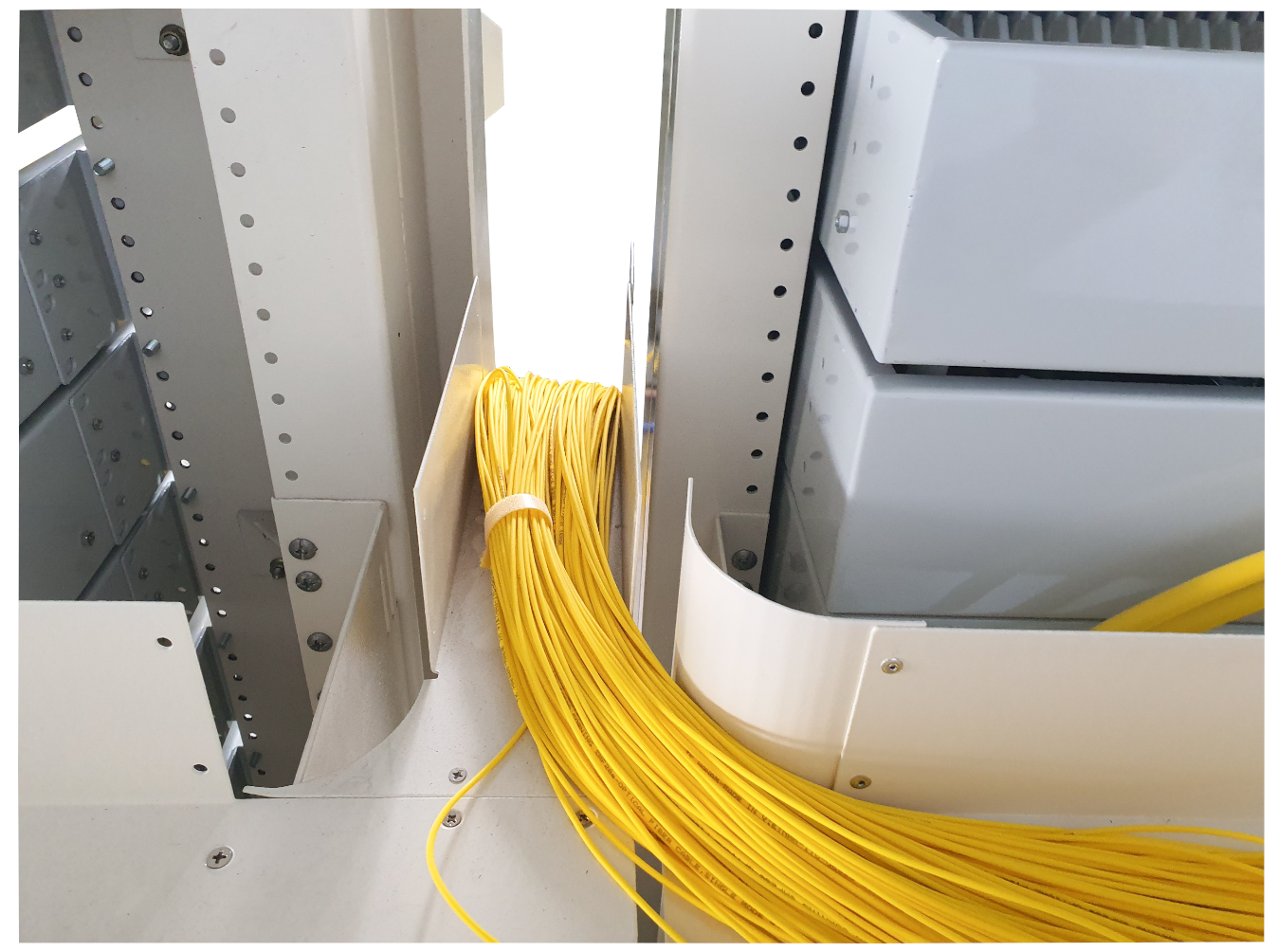

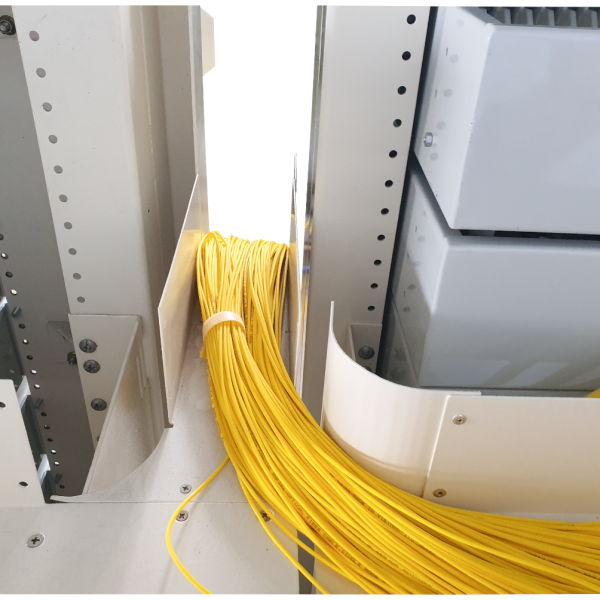

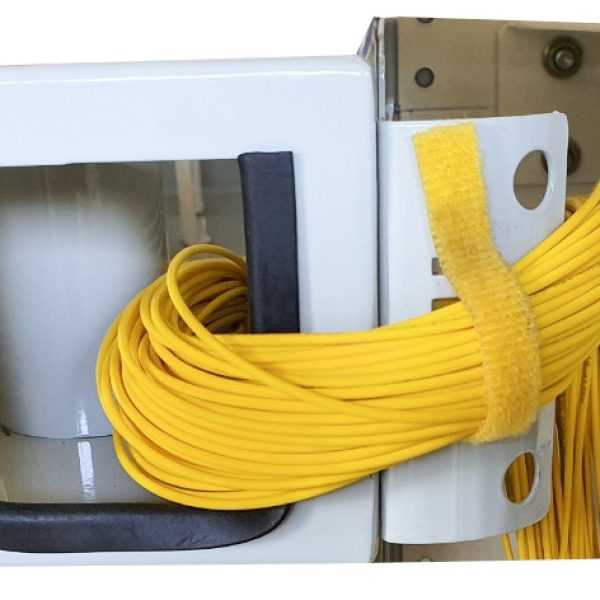

Bán kính uốn cong tại tất cả các vị trí trên khung tủ luôn ≥ 35mm
Tích hợp gắn cả bộ chia quang hoặc bộ ghép kênh quang WDM

THÔNG TIN MẬT ĐỘ DUNG LƯỢNG:

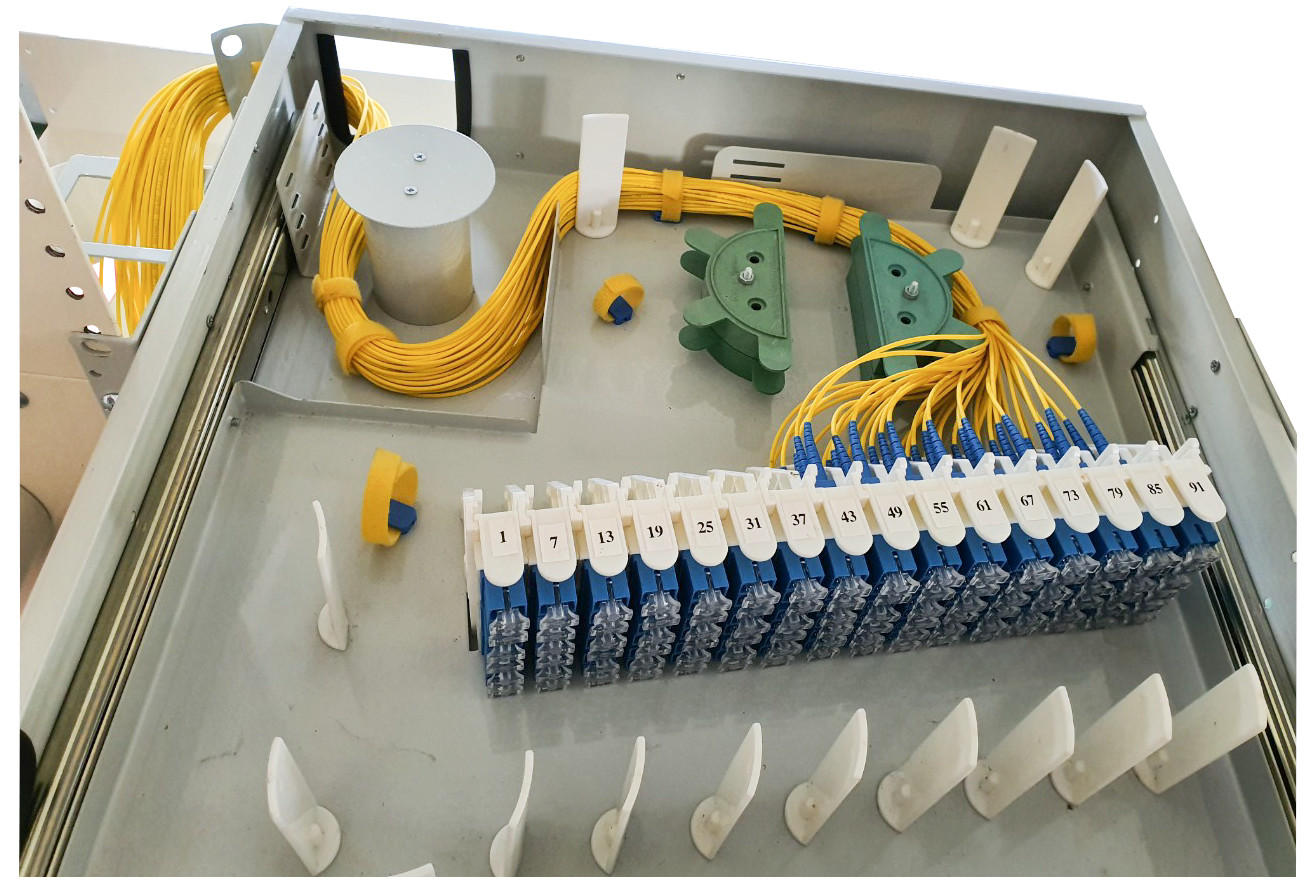

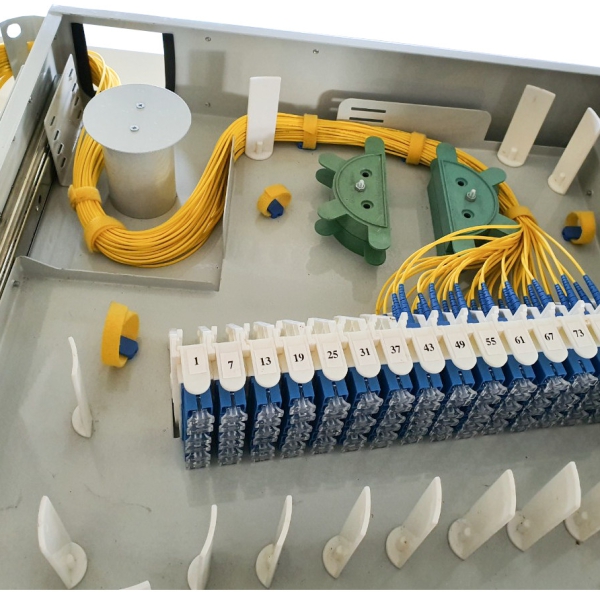

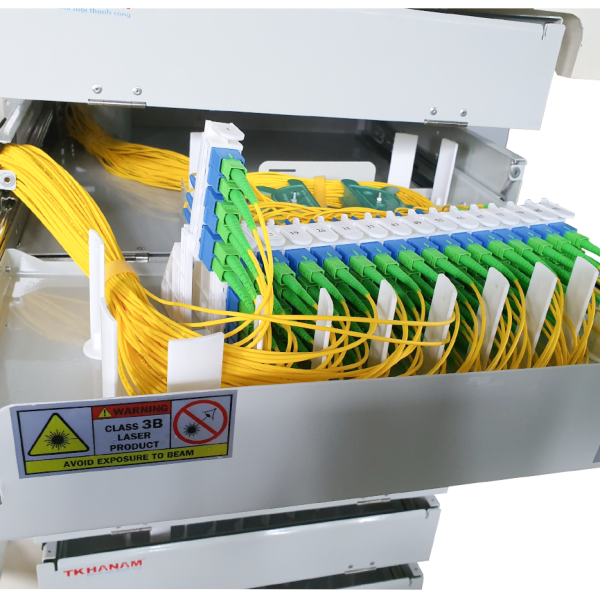

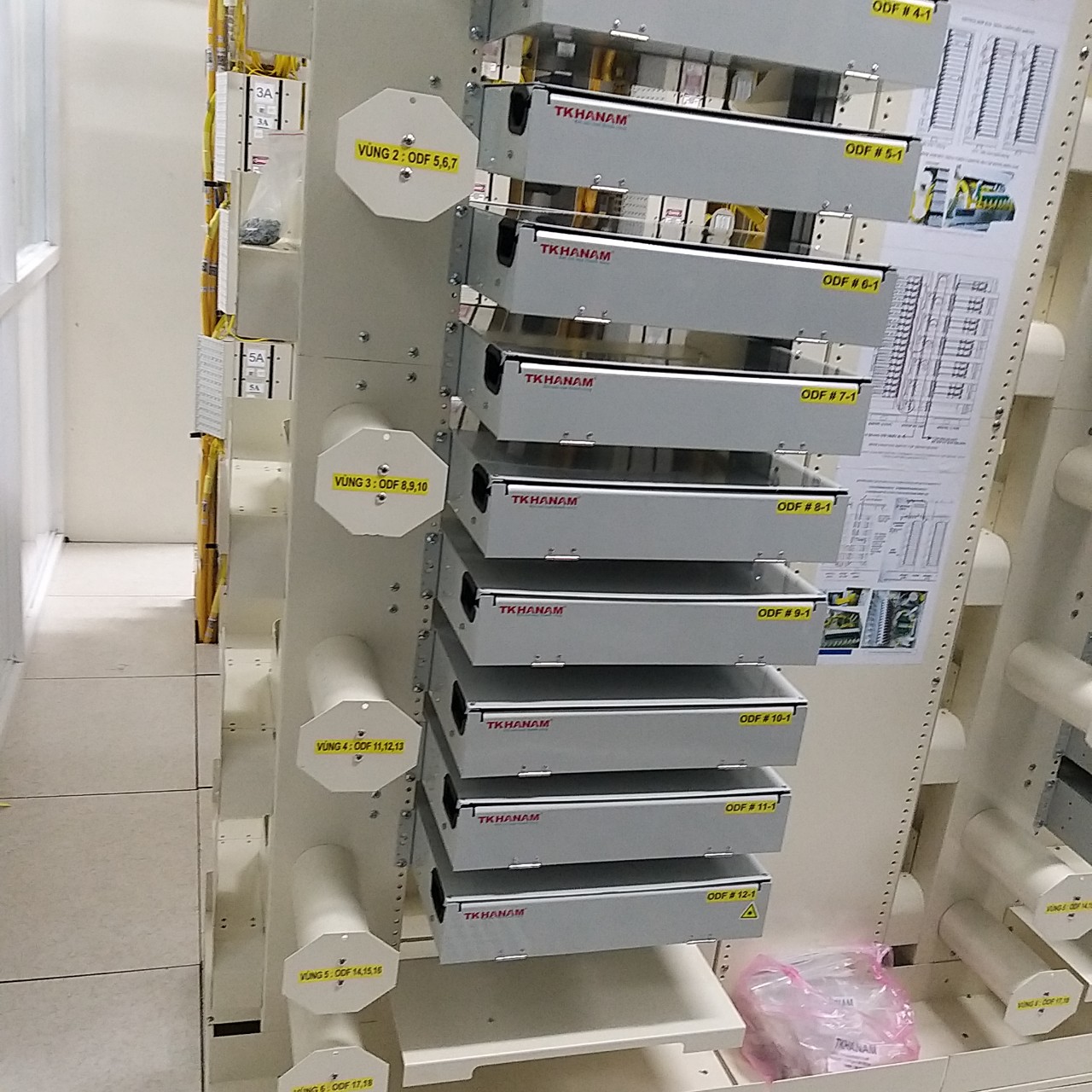

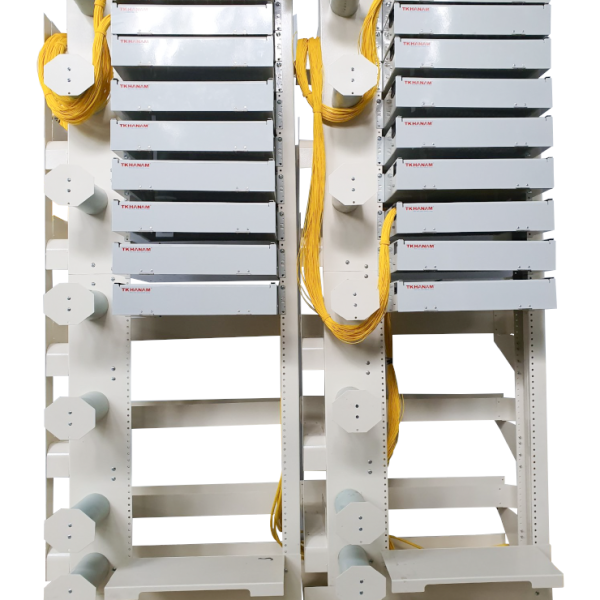

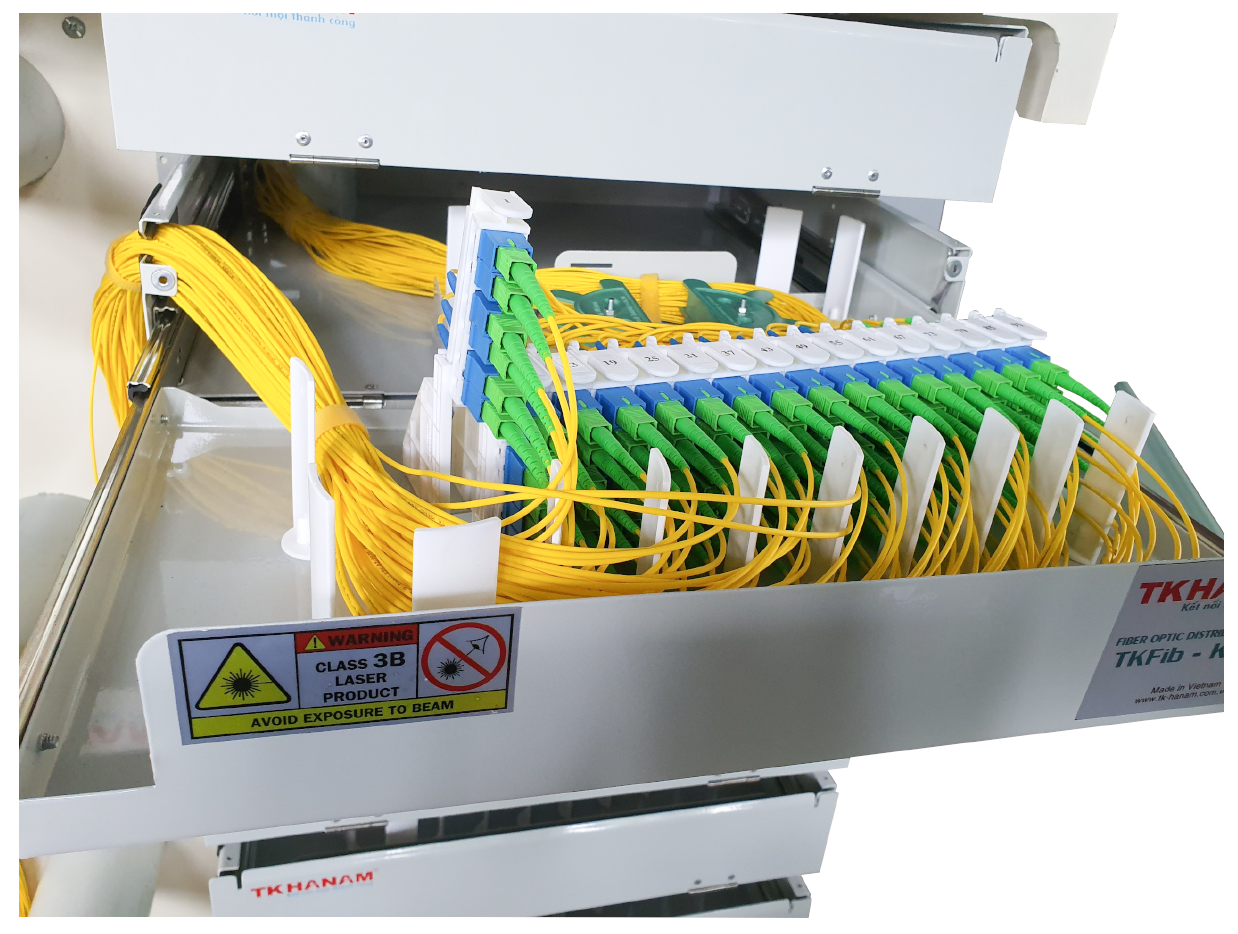

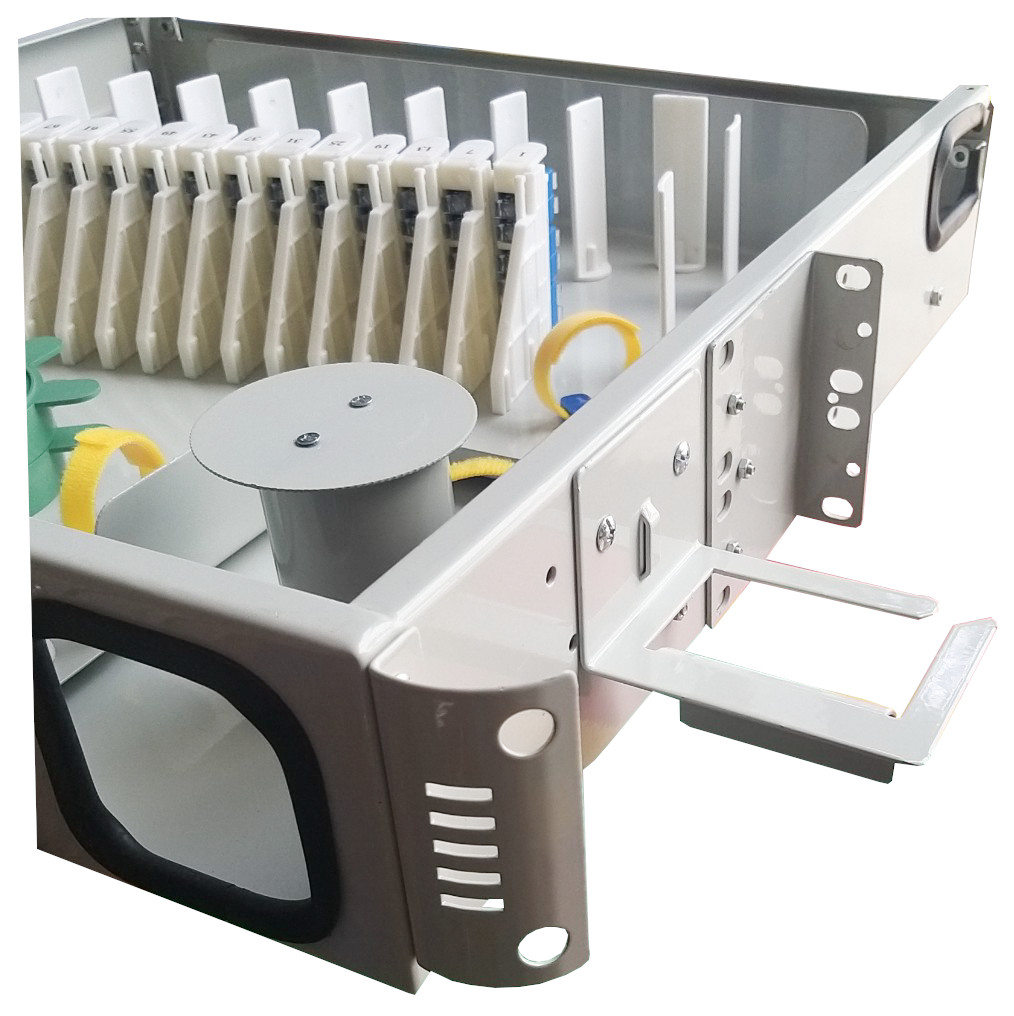

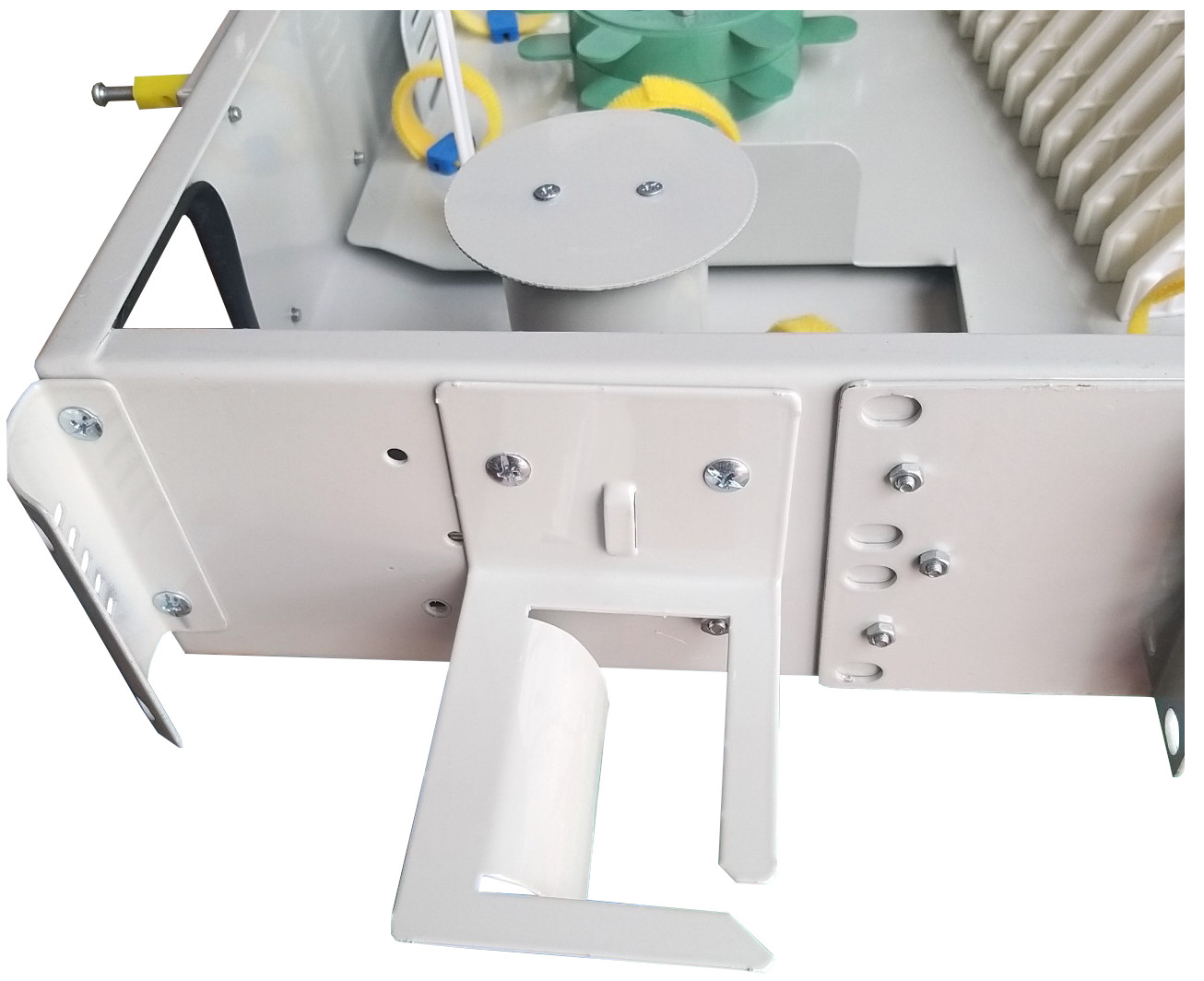

Gắn được 17 Module ODF 2U trên 1 khung ( Module 96 cổng trượt TKFib-K96SC)
Giao diện các đầu nối theo yêu cầu như : FC, SC, ST, LC, E2000, MPO…
Khung tuân thủ theo tiêu chuẩn Telcordia GR-449-core

ỨNG DỤNG:

Ứng dụng trong mạng truyền dẫn quang như tại các trung tâm dữ liệu, trung tâm quản lý tập trung cáp quang , Mạng quang FTTx và các trung tâm chuyên dụng.
