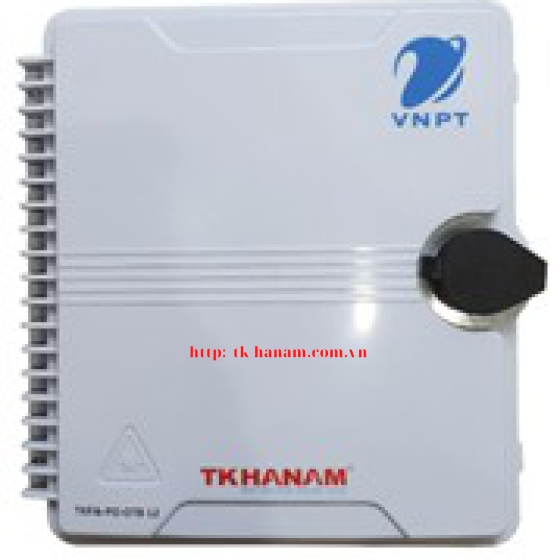

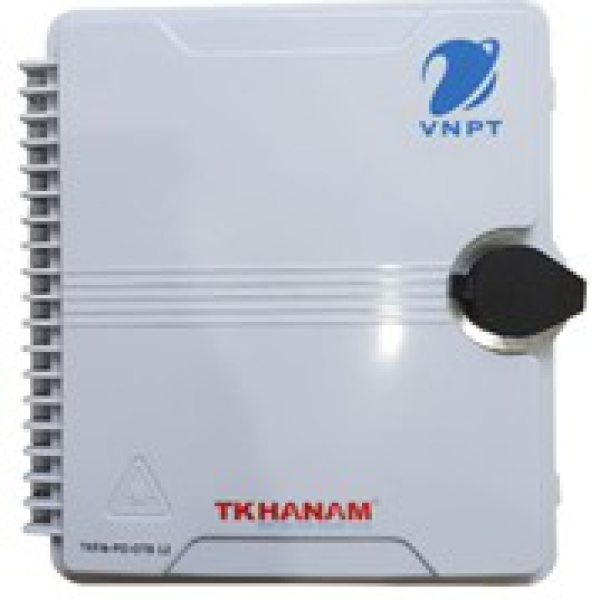

TKFib-PO-OTB12 - HỘP KẾT NỐI QUANG 12 CỔNG IN/OUTDOOR

TKFib-PO-OTB12 - HỘP KẾT NỐI QUANG 12 CỔNG IN/OUTDOOR

Vỏ hộp làm bằng hợp chất nhựa ABS- chống va đập cao
Kết cấu bên trong dạng 2 lớp.
Có khóa hoặc ốc bắt nắp an toàn
Dùng trong nhà đài trạm viễn thông, CATV, Điều khiển…
Dùng nắp đặt treo tường hoặc treo cột ngoài trời
Phụ kiện có thể lắp đặt theo các loại đầu giao tiếp quang SC (đầu vuông), FC (đầu tròn vặn ren), ST ( Đầu tròn gài), LC (Đầu vuông nhỏ), …
Trọng lượng nhẹ, nhỏ gọn thi công đơn giản…
Có từ 1 đến 2 lỗ cổng lớn cho cáp vào hoặc cho dây nhảy quang ra
Có 12 lỗ cáp cho dây thuê bao quang đi ra.

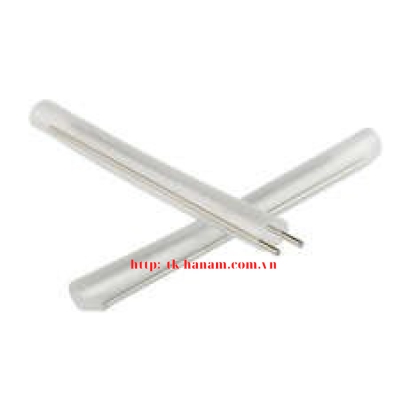

Phụ kiện kèmtheo: Đầu giao tiếp quang (Adapter), Ống co nhiệt bảo vệ mối hàn sợi quang, phụ kiện ốc vít, phụ kiện treo tường, lược cài ống co nhiệt, lạt nhựa kèm dây nối quang…

Giá:
Liên hệ
Lượt xem:
31

Thông tin sản phẩm
Thông số kỹ thuật
Video
Tài liệu kỹ thuật
Bình luận

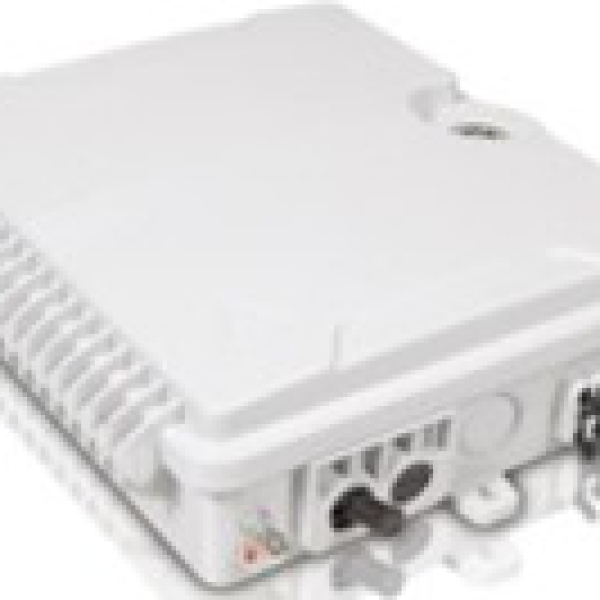

Đặc biệt dùng cho mạng GPON ngoại vi của Viettel ( đường Drop and Going) hay mạng VNPT ( Mid-Span). Cáp chính đi vào và ra không phải cắt đứt cáp ra hàn. Chỉ cắt sợi cần hàn với splitter còn những sợi khac đi tiếp. Như vậy cổng cáp thiết kế dạng đặc biệt . ( Xem hình cổng cáp không dùng Gland phía dưới)
Dùng kết nối phân phối quang theo các dạng; Ngoài trời có thêm phần thiết kế treo cột. Trong nhà thì có phụ kiện treo tường.

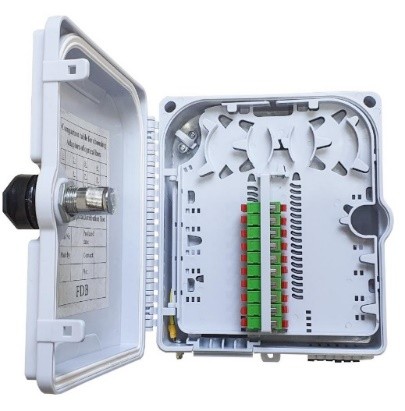

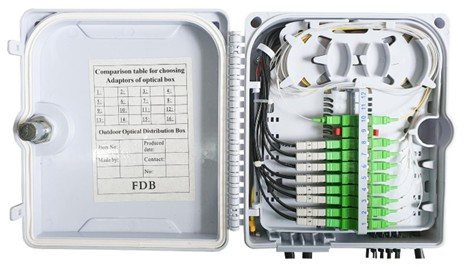

Hộp cáp được trang bị cửa đóng mở theo dạng bản lề xuyên suốt theo chiều dài hộp, và lắp khóa an toàn đảm bảo không mở được bằng tuốc nơ vít dẹt hoặc bằng chìa khóa khác loại (không sử dụng khoá chốt tam giác). Góc mở cửa hộp ≥ 120⁰, đủ rộng để dễ dàng cho thao tác thi công.

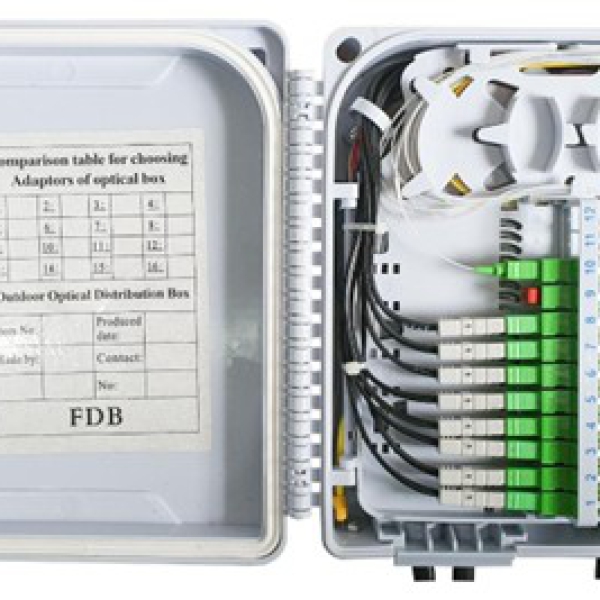

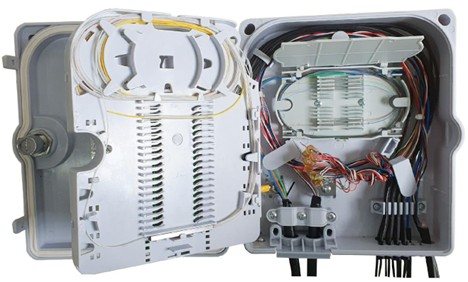

Kết nối indoor: Max 12 cổng .Giữa cáp vào đến hàn với đuôi dây nối và Đầu nối dây nối đến adapter – Dây nhảy quang hoặc dây thuê bao quang có đầu bấm sẵn cắm vào adapter sau đó đi ra ngoài. Hộp có thể dùng kết nối với các loại spliter khác nhau. Loại nhỏ naked cài ngay lớp khay trong hộp. Spliter dạng lớn module đặt ngay đáy giữa hộp.
Kết cấu giữ chắc dây gia cường; các vòng dẫn, thít buộc ống chứa sợi quang, có đường dẫn cáp vào/ra riêng biệt và có cơ chế cố định cổ cáp đảm bảo bền vững.
Kết cấu giữ chắc giữ dây thuê bao cố định vào vỏ hộp, đường dẫn dây nối quang vào khay hàn, đường dẫn dây nối quang sang panel adapter.
Kết nối outdoor: Sử dụng max cho 8 cổng khi dùng kết nối cáp ra vào cáp vào thông qua dây nối. ( Cáp vào hàn với dây nối , cáp thuê bao ra cũng hàn với dây nối - Có đủ Khay dùng cho 16 mối hàn. Sử dụng cho dây thuê bao quang ra dùng đầu nối nhanh thì max 12 cổng. Và có thể hộp dùng cho mạng PON dùng splitter như trong indoor.
Cho phép sử dụng tích hợp cáp đồng đến 10x2 và dùng nút áo để đấu nối với dây thuê bao.
Đối với cổng đấu nối dây thuê bao: đảm bảo phù hợp cho cả dây thuê bao đệm chặt [2.0x3.0]mm và dây thuê bao đệm lỏng có đường kính khoảng 4,5mm.
Khay hàn được thiết trên 1 lớp của hộp đủ 16 khe ống co nhiệt. Trên lớp khay và đáy hộp có thiết kế các trạm gá và vòng để quấn dây thừa và dự trữ. Đảm bảo bán kính uốn cong ≥ 30mm
Không gian bên trong khay hàn cho phép lưu trữ sợi quang với chiều dài ≥ 1.200mm. Và phải đảm bảo được bán kính uốn cong tối thiểu của sợi quang luôn ≥ 30mm
Tại bất kỳ điểm nào trong hộp phân phối quang OTB và tại các bộ phận đấu nối luôn đảm bảo bán kính cong tối thiểu cho sợi quang ≥ 30mm.
Nhiệt độ hoạt động; - 40^oC - +85 ^oC
Độ ẩm : 95%
Đảm bảo độ kín IP54 dùng cho ngoài trời.
Đảm bảo khả năng bắt lửa UL94-HB: không tự cháy khi bỏ ngọn lửa mồi.
Khả chịu chống va đập ở cấp độ IK10.
Độ bền va đập: > 250 Ncm/cm³. Độ bền uốn: >120 N/mm²

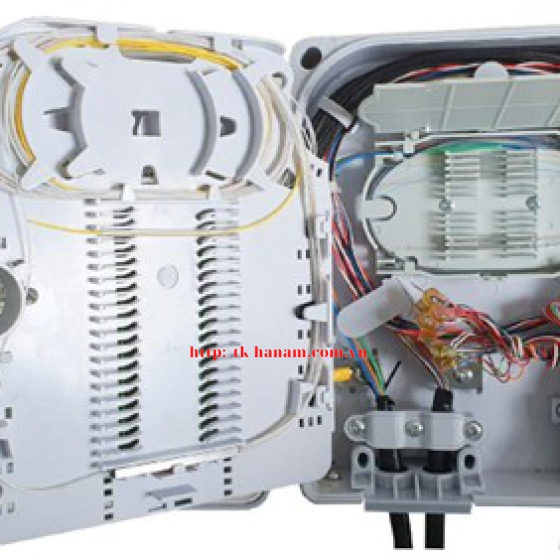

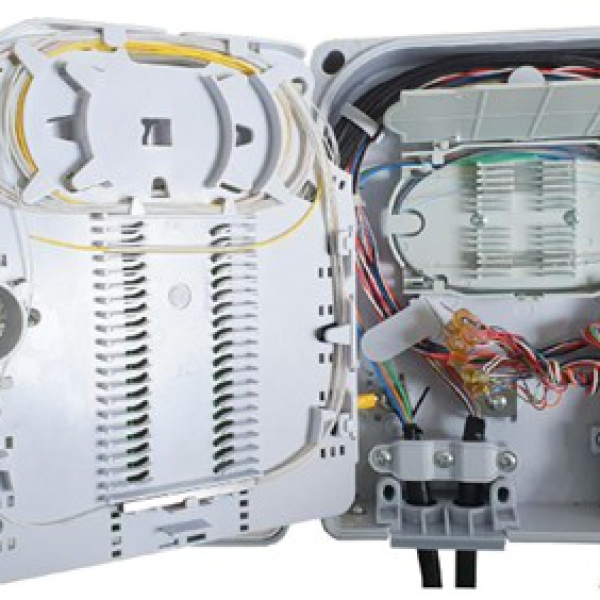

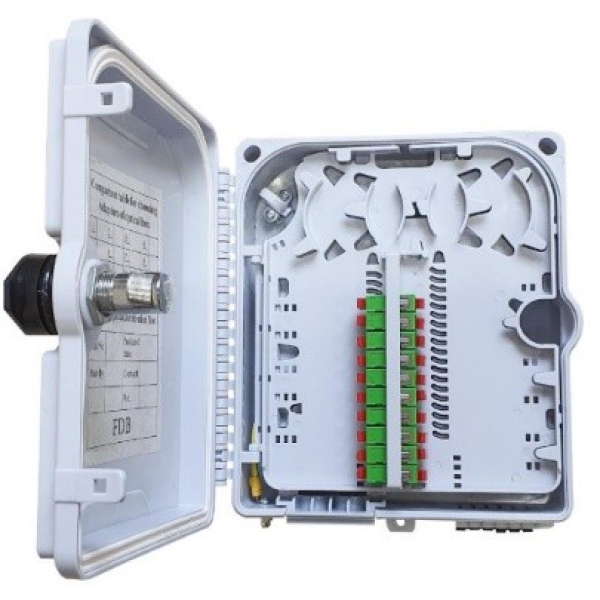

Tấm Panel gắn adapter gắn trên lớp trong hộp xoay quanh trục đứng rất thuận tiện cho việc hàn nối
Tiêu chuẩn quốc tế: IEC 61300-2-12 Method B.
Điều kiện: Dụng cụ thử: Quả cầu thép; Khối lượng: 1 kg;
Chiều cao thả rơi: 1 m; Vị trí: Tại bề mặt hộp cáp theo các góc 0°, 90º, 180º, 270º xung quanh trục dài nhất, 1 cho mỗi vị trí.
Đánh giá: Quan sát bằng mắt thường không phát hiện các hư, vỡ, tách rời của vỏ hộp và các thành phần khác bên trong hộp cáp.
Tuân theo phép thử IEC 61300-2-1 và IEC 60068-2-6 với tần số rung biến đổi từ 5 – 500Hz.
Đo thay đổi suy hao trước và sau khi đo kiểm theo phương pháp IEC 61300-3-3. Method 1: (đầu nối quang được coi là một thành phần để đo kiểm).
Độ kín Theo tiêu chuẩn IEC 60529.
Sử dụng vòi nước có đường kính trong là 6,3 mm ở khoảng cách 2,5 m đến 3 m xịt vào tủ
Thời gian thử: 1 phút cho 1 m² bề mặt tủ, tổng thời gian không quá 3 phút.
