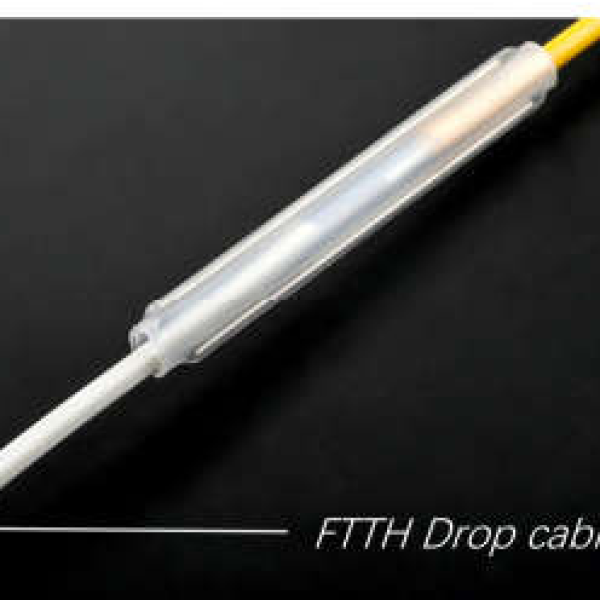

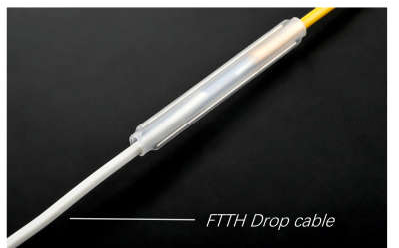

ỐNG CO NHIỆT 2 LÕI GIA CƯỜNG - TKFib-HS60-75

Ống co nhiệt được thiết kế đặc biệt để bảo về mối hàn sợi quang sau khi hàn nối. Gồm các ống co nhiệt bên ngoài PE và ông co nhiệt bảo vệ trong , cùng 2 lõi inox gia cường để tăng sức mạnh, đường kính ≥ 1.2mm được đặt đối diện và dọc theo ống, nằm lọt lòng trong ống co nhiệt, bảo vệ khi hàn cáp thêu bao quang dẹt 3*2 và các dây nhảy nối quang đường kính 2.0mm, 3.0mm… hỗn hợp. Ông mục đích tạo sức mạnh cơ học bảo vệ lại sợi quang sau khi hàn nối, để đảm bảo đặc tính truyền dẫn sợi quang được tốt.

Giá:
Liên hệ
Lượt xem:
34

Thông tin sản phẩm
Thông số kỹ thuật
Video
Tài liệu kỹ thuật
Bình luận

TÍNH NĂNG:

Sử dụng hàn nối với sợi đơn và luồn sợi quang dễ dàng.
Sử dụng 2 lõi thép inox tròn để gia cường lực cho mối hàn và làm giảm sử hư hỏng trong quá trình thi công và lắp đặt.
Chiều dài ống co nhiệt bên trong được mở rộng , do vậy tránh tiếp xúc trực tiếp giữa sợi quang và lõi inox chịu lực.
Vỏ ống co nhiệt màu trong, dễ nhận biết nhìn bằng mắt để định tâm mối hàn nằm giữa ống co nhiệt để trước khi gia nhiệt cho ống.
Sau khi kết thúc gia nhiệt , mối hàn bên trong sợi quang không bị ảnh hưởng bởi nhiệt độ và độ ẩm của môi trường.
Phù hợp tiêu chuẩn RoHS.
Ống ngoài PE phù hợp với SAE AMS-DTL-23053/5 Class

ỨNG DỤNG:

Sử dụng hàn nối trực tiếp dây quang từ đường kính 1.2mm đến 3.0mm, dây thuê bao dẹt 2*3 và 2*5mm hoặc hỗn hợp.
Ống co nhiệt phù hợp máy hàn có chức năng hàn mối nối SOC.

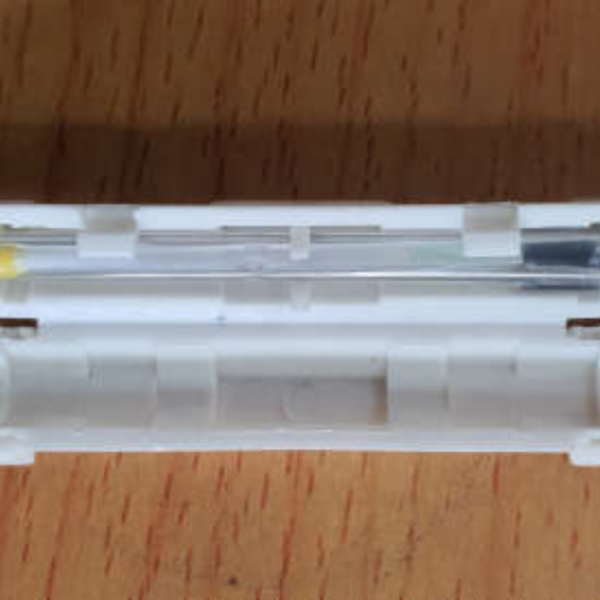

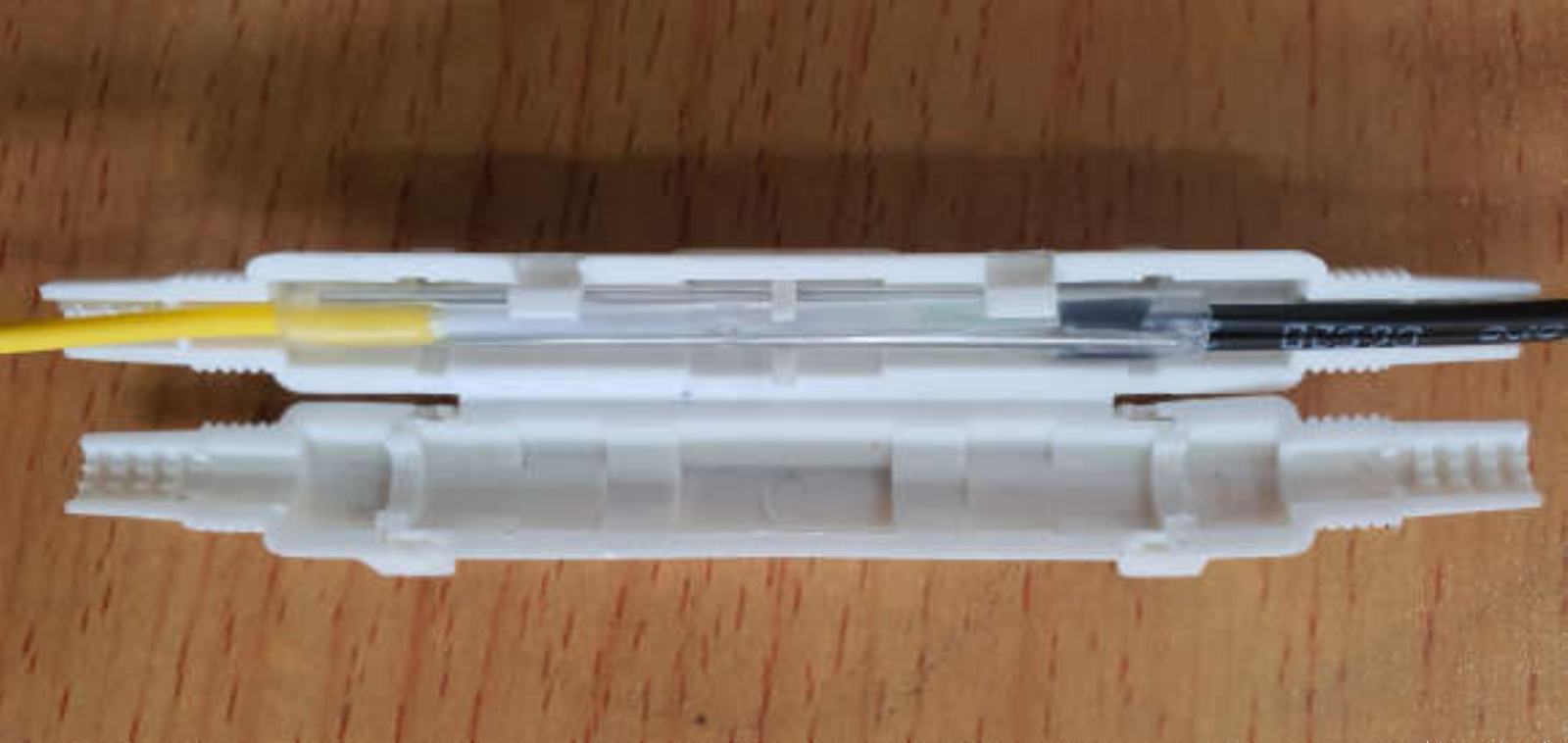

Có thể để tự do hoặc bỏ trong các măng xông hay hộp đấu nối.
Hàn nối trực tiếp dây thuê bao và dây nối ở đầu cuối khách hàng để giảm chi phí.

CẤU TRÚC VẬT LIỆU:

Ống vỏ ngoài : Tỷ lệ co 2:1 , Vật liệu nhựa trong polyolefin (POE)
Ông trong: Nhựa dẻo mềm Ethylenne Vinyl Acetate (EVA Resin Adhesive)

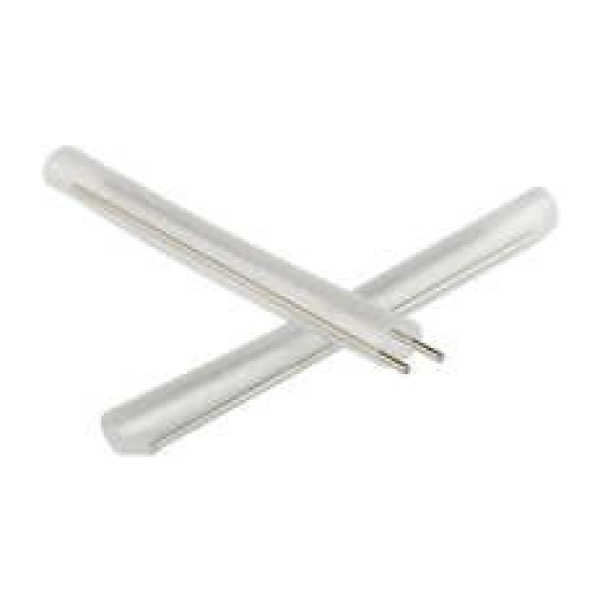

2 Thanh chịu lực: Thép inox Sus 304, lõi tròn

THÔNG SỐ KỸ THUẬT:

Nhiệt độ khi gia nhiệt – co nhiệt	90oC ~ 120oC	Độ ẩm tương tối hoạt động	≤ 90%
Tỉ lệ co ngót nhiệt theo tâm (%)	>50 %	Độ bền điện môi (kV/mm)	≥20
Tỷ lệ co ngót nhiệt theo hướng trục (%)	<3%	Suy hao chèn (Insertion Loss – IL) Tăng thêm khi chịu lực căng tối đa	≤ 0.1dB
Đặc tính chịu đựng nhiệt thấp	Không bị nứt ở -55°C sau 4 giờ	Suy hao ở -40°C	0.01dB
Nhiệt độ hoạt động bình thường (°C)	- 40oC ~ + 100oC	Suy hao ở +60°C, RH95%	0.01dB
Lực kéo căng tối đa, sau khi lắp đặt hoàn chỉnh giữa 02 dây thuê bao quang	≥ 20N	Thời gian gia nhiệt hàn ống co nhiệt	≤ 30 giây

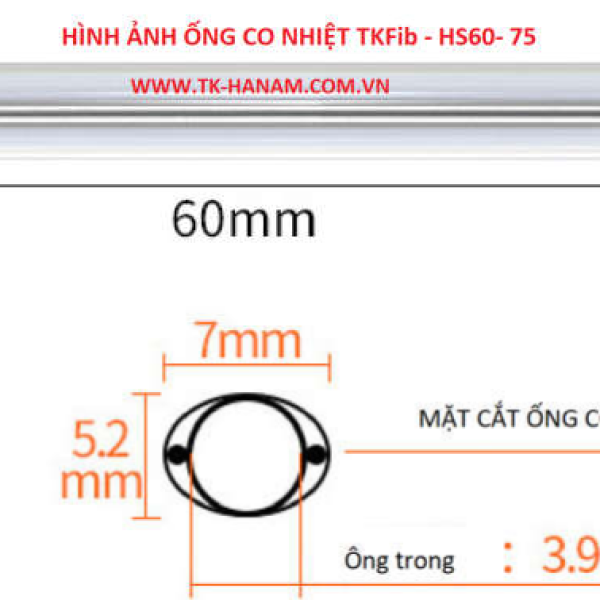

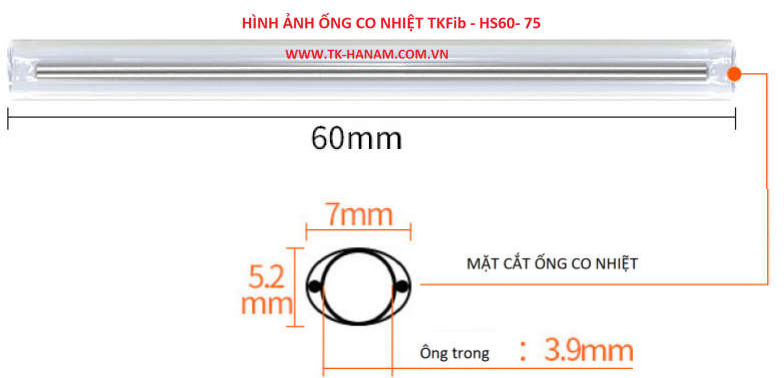

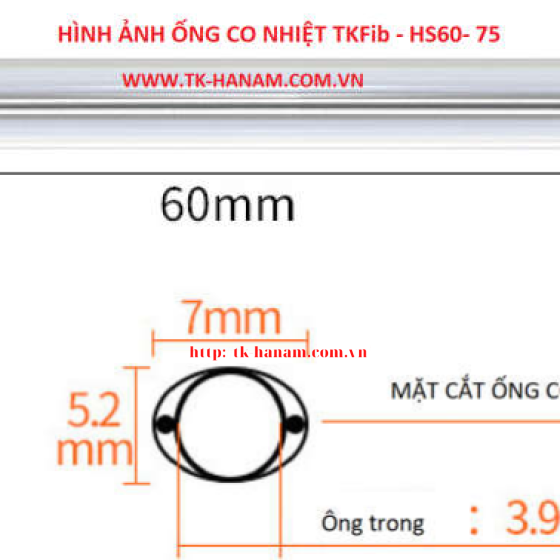

KÍCH THƯỚC:

STT	Mã hàng	Đường kính ngoài sau khi co nhiệt Mm (O.D)	Chiều dài ống ngoài mm (L)	Ống trong mm		Lõi Inox		Ghi chú
STT	Mã hàng	Đường kính ngoài sau khi co nhiệt Mm (O.D)	Chiều dài ống ngoài mm (L)	I.D	L	O.D	L	Ghi chú
1	TKFib-HS60-75	3.1 ± 1	60 ± 1	3.9	60	1.2	56	Thông dụng
2	TKFib-HS40-75	3.1 ± 1	40 ± 1	3.9	40	1.2	36
