- Cấu trúc hộp:
- Thân hộp được đúc bằng nhựa ABS liền khối, trơn láng, không có bavia. Có độ bền cao, có khả năng chống được va đập, trầy xước, chịu được nhiệt độ cao và có khả năng chống ăn mòn do các chất hóa học, không bị ố vàng, phai màu do tia UV.
- Hộp được thiết kế có điểm đấu nối tiếp đất ở đáy hộp và liên kết với thành phần cố định cáp quang bằng dây đồng có tiết diện 2,5mm2.

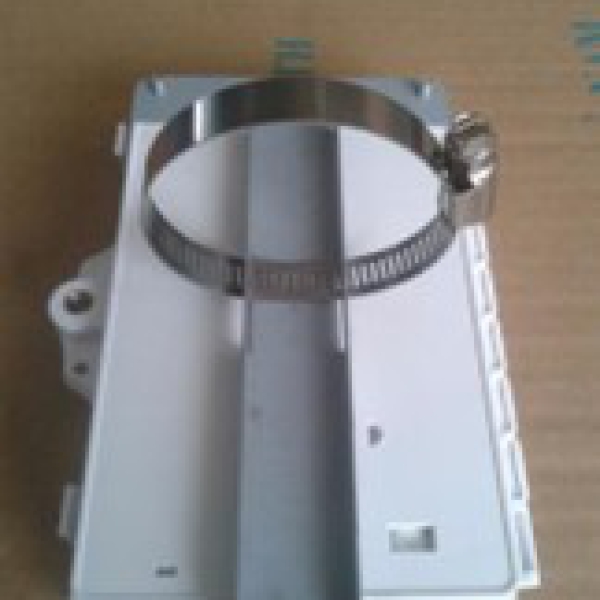

- Mặt sau hộp có thiết kế bộ gá kẹp bằng thép không gỉ/sắt sơn tĩnh điện hoặc đế nhựa liên kết với thân hộp để luồn đai thép Inox cố định hộp trên cột thông tin, cột điện lực đảm bảo chắc chắn, không cong vênh hộp. Và có thiết kế để lắp đặt trên tường sử dụng 02 bu lông/ốc vít.

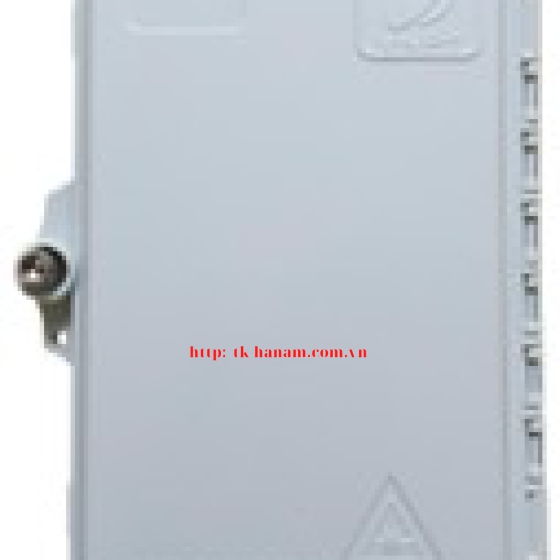

- Thông số đối với hộp phân phối quang:
Kích thước hộp: H200*W127*D39mm
Vật liệu chế tạo vỏ hộp:
- Hộp làm bằng nhựa ABS, có kết cấu chắc chắn. Độ dày vỏ nhựa: ≥ 2.0 mm.
- Màu xám hoặc trắng sữa.
- Chống được tia UV theo chuẩn IEC 600682-5:2010 hoặc TCVN 7699-2-5:2011.
- Khả năng chống cháy theo tiêu chuẩn UL94V0: không tự cháy khi bỏ ngọn lửa mồi.
- Khả năng chống lão hóa do thời tiết theo tiêu chuẩn ASTM G151, ASTM G155.

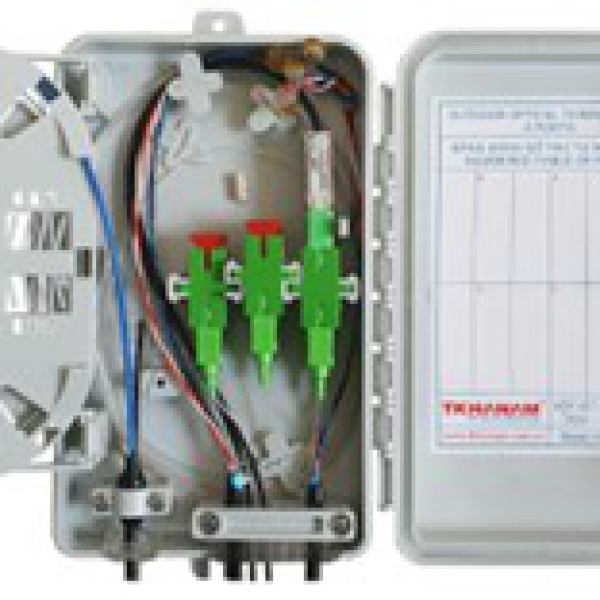

Thiết kế hộp phân phối quang:

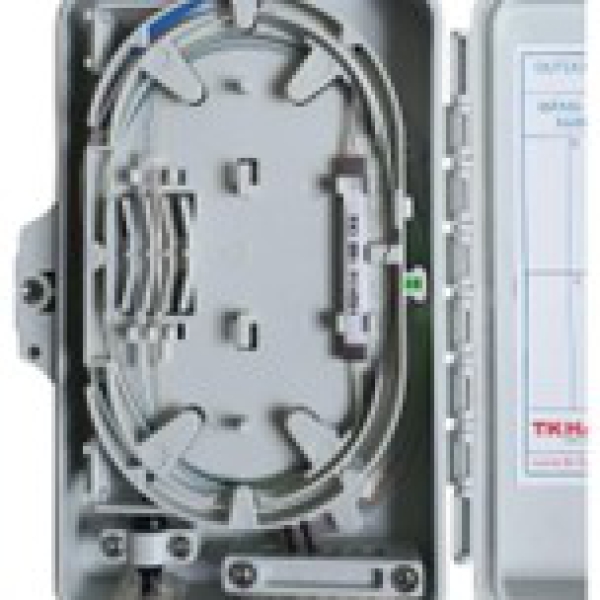

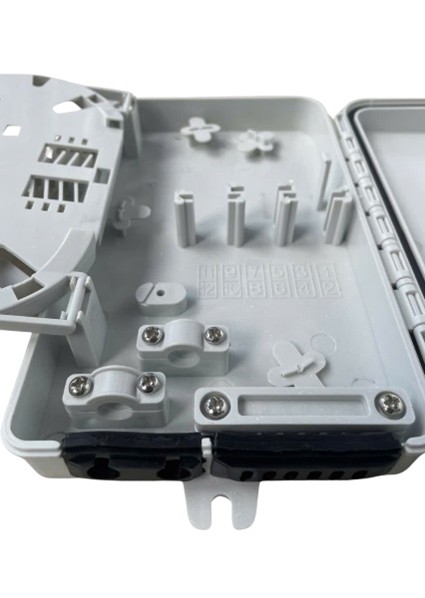

- Bên trong hộp được thiết kế có đầy đủ các thành phần đấu nối cơ bản, bao gồm: khay hàn, panel adapter + adapter, module splitter, dây nối quang, ống co nhiệt và các thành phần lưu giữ cáp quang vào/ra.
- Có kết cấu giữ chắc dây gia cường; các vòng dẫn, thít buộc ống chứa sợi quang, có đường dẫn cáp vào/ra riêng biệt và có cơ chế cố định cổ cáp đảm bảo chắc chắn.
- Có kết cấu giữ chắc giữ dây thuê bao cố định hộp, đường dẫn dây nối quang vào khay hàn, đường dẫn dây nối quang sang panel adapter.

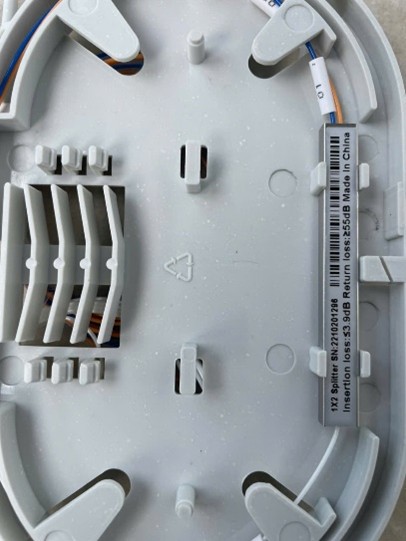

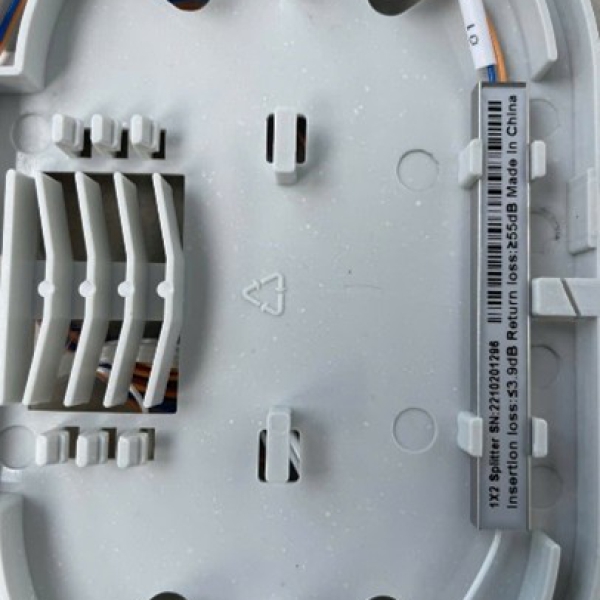

- Thiết kế vị trí lắp đặt các module splitter có các đầu vào/ra gắn sẵn connector SC, LC đôi, chuẩn UPC, APC, vòng dẫn, ngàm giữ dây nối quang của splitter riêng biệt nhằm đảm bảo tháo lắp splitter không bị ảnh hưởng với nhau và ảnh hưởng đến mối hàn nối sợi quang.
- Các dây nối quang của splitter gắn trong hộp cáp, ở ngoài khay hàn phải đảm bảo bán kính uốn cong luôn ≥ 30mm và có các ống nhựa xoắn (ruột mèo) để bảo vệ các dây nối quang đấu nối vào adapter.

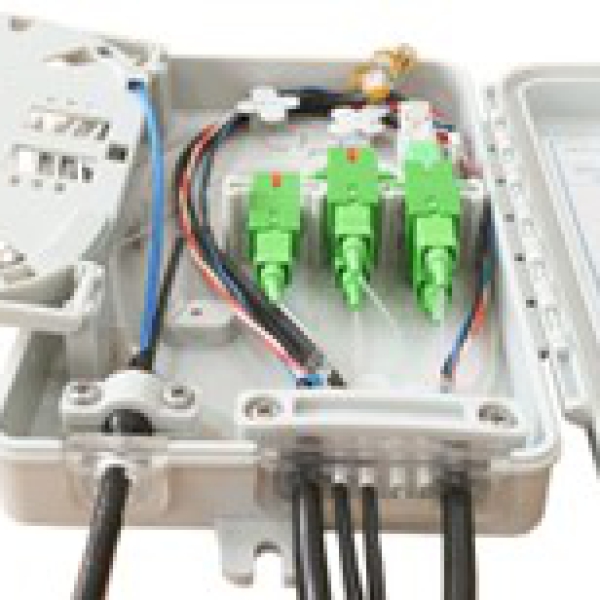

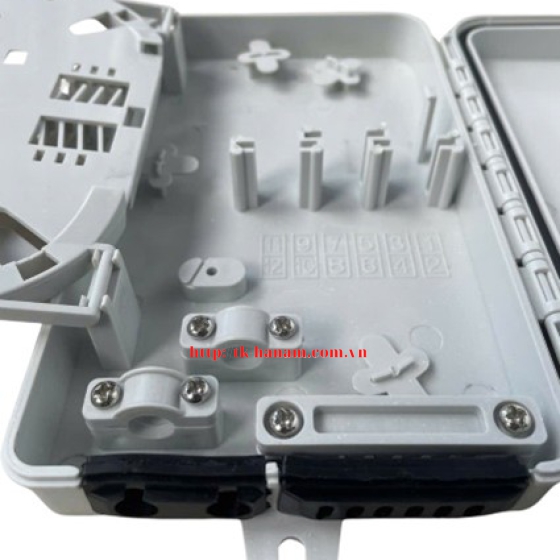

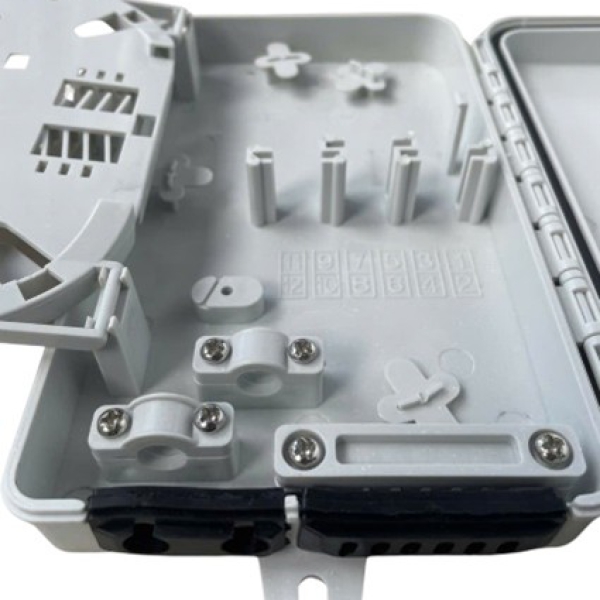

Cổng đấu nối cáp và dây thuê bao quang:
- 01 cổng cáp cho phép đấu nối cáp vào và 01 cổng cáp rẽ nhánh, hoặc có thể thiết kế cổng cáp theo cấu trúc Midspan.
- Thiết kế cổng cáp riêng biệt cho các dây thuê bao quang đệm chặt kích thước 2x3mm, dây thuê bao đệm lỏng. Và có các khe lược để gài cố định dây thuê bao hoặc có thanh cài chữ T để cố định dây thuê bao bằng dây thít nhựa.
- Cổng đấu nối cáp và dây thuê bao quang phải có gioăng hoặc chụp cao su chống bụi, nước và côn trùng xâm nhập vào trong hộp.

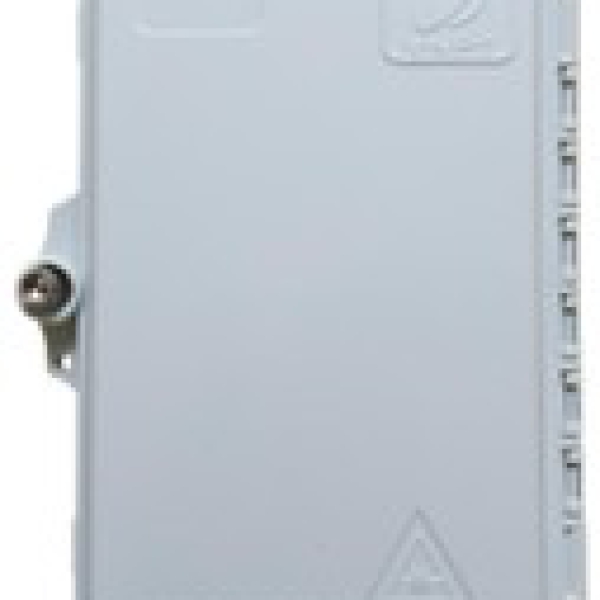

Khóa bảo vệ và cửa hộp:
- Cánh cửa hộp có thiết kế chắc chắn, sử dụng gioăng cao su, cao su silicon, không bị rách hỏng khi kéo giãn, đảm bảo đáp ứng độ kín khít tối thiểu là IP54.
- Cánh cửa hộp được liên kết với thân hộp bằng bản lề nhiều tai, dọc theo chiều dài thân hộp. Góc mở cửa hộp 180o, đảm bảo dễ dàng thao tác thi công đấu nối.
- Ổ khóa phải đảm bảo chắc chắn, được làm bằng vật liệu inox 304, có khả năng chống ăn mòn, dùng khóa lục giác để mở. Có thêm 2 ngàm để đóng chặt cửa hộp trong trường hợp quên không khóa. Các thành phần kim loại phải được làm bằng thép không gỉ.
- Mặt trong cánh cửa hộp có dán sẵn bảng để ghi thông tin đấu nối và thông tin khách hàng.
Thanh Panel adapter:
- Có thiết kế khoảng cách giữa các adapter có thể dễ dàng thao tác cắm rút connector hoặc thay thế adapter hỏng. Gắn 6 adapter SC, LC đôi chuẩn UPC, APC.
- Liên kết panel adapter với thân hộp phải đảm bảo chắc chắn, bền vững.
- Các adapter được cắm cùng một hướng, tránh phát xạ trực tiếp tia laser vào mắt người sử dụng và được đánh số nhận diện phù hợp với thứ tự adapter (từ trong ra ngoài, từ trên xuống dưới).
- Nhãn in phải rõ chữ số, không bong tróc, không bị thấm nước, được in nổi chắc chắn trên thân hộp.
- Panel adapter phải đảm bảo thuận lợi cho việc đấu nối fast connector, không ảnh hưởng đến bán kính uốn cong của dây thuê bao.
