TKFib-SPO-Series

Hộp OTB Outdoor được sản xuất trên dây chuyền máy CNC có độ chính xác cao. Các mối hàn, góc cạnh và bề mặt sơn được kiểm tra theo quy trình ISO 9001:2015 của TK HANAM. Sản phẩm có độ bền cao và thời gian sử dụng dài lên đến ≥10 năm

Giá:
Liên hệ
Lượt xem:
51

Thông tin sản phẩm
Thông số kỹ thuật
Video
Tài liệu kỹ thuật
Bình luận

Hộp OTB Outdoor được sản xuất trên dây chuyền máy CNC có độ chính xác cao. Các mối hàn, góc cạnh và bề mặt sơn được kiểm tra theo quy trình ISO 9001:2015 của TK HANAM. Sản phẩm có độ bền cao và thời gian sử dụng dài lên đến ≥10 năm.
Tính năng sử dụng:

Hộp OTB loại Outdoor: dùng để lắp đặt ngoài trời, có thể gắn lên cột điện, cột thông tin (cột vuông/cột tròn) bằng 2 đai thép Inox và có thiết kế để lắp đặt trên tường (sử dụng ≥ 4 bu loong chắc chắn).
Hộp OTB loại Indoor: dùng để lắp đặt trong nhà, được thiết kế để lắp đặt trên tường (sử dụng ≥ 4 bu long chắc chắn).
Sử dụng trong các công trình mạng truy nhập cáp quang FTTx-PON.

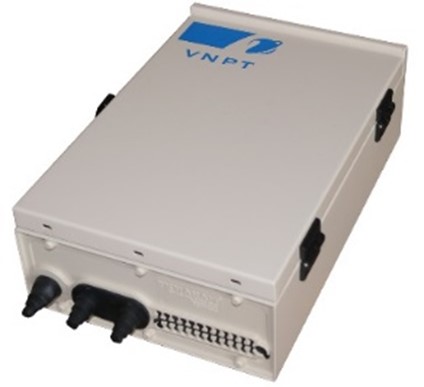

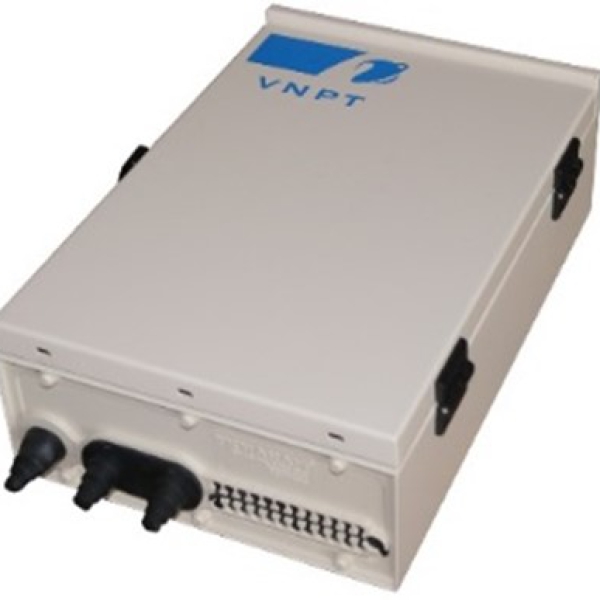

Logo trên sản phẩm: Logo VNPT được in bên ngoài và ở góc trên bên phải hộp hoặc theo yêu cầu.
Ký mã hiệu sản phẩm:

Nội dung thông tin trên sản phẩm gồm có: Tên nhà sản xuất_loại sản phẩm_thời gian sản xuất (tháng/năm), tên hợp đồng mua bán (bao gồm cả số và chữ);
Thông tin được in tại vị trí cố định trên hộp, ở vị trí dễ dàng nhận biết, và không in ở vị trí có thể tháo rời (nắp hộp);
Cách thức in: bằng mực không phai, khắc laser, dán decan khó bóc hoặc dập chìm.

Nhiệt độ làm việc: -10^oC ÷ 65^oC.

Kích thước hộp:

Đối với hộp 12/24Fo có kích thước: Cao 380 x Rộng 250 x Sâu 120 (mm) ± 10% so với thực tế.
Đối với hộp 48/96Fo có kích thước: Cao 500 x Rộng 320 x Sâu 150 (mm) ± 10% so với thực tế.

Vật liệu chế tạo vỏ hộp:

Được bằng thép SS400 theo tiêu chuẩn JIS G3101-2015 hoặc thép SPCC-SD theo tiêu chuẩn JIS G3141-2011 hoặc thép CT3 theo tiêu chuẩn FOCT 380-89 hay loại thép có tiêu chuẩn tương đương hoặc tốt hơn;
Hộp loại Outdoor có độ dày ≥ 1.2 mm (chưa tính độ dày lớp sơn);
Hộp loại Indoor có độ dày ≥ 1.0 mm (chưa tính độ dày lớp sơn).

Lớp sơn phủ bảo vệ hộp:

Hộp được sơn nhám màu kem, loại sơn tĩnh điện ngoài trời (hoặc màu sơn Y150A03-63 loại màu kem của sơn Hải Phòng) hoặc tương đương của các hãng sơn khác;
Độ bám dính của lớp sơn phủ có kết quả thử nghiệm đạt mức phân loại 0 theo TCVN2097:2015 (sau khi thử nghiệm, vết cắt hoàn toàn nhẵn, không có các mảng bong ra).

Thiết kế hộp phân phối quang:

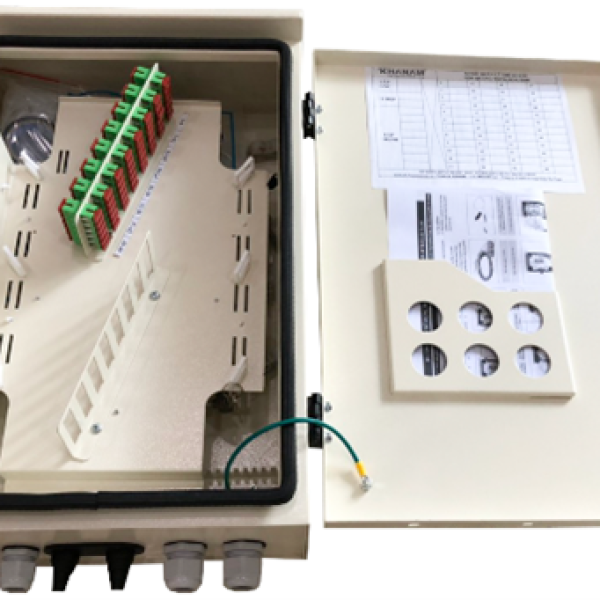

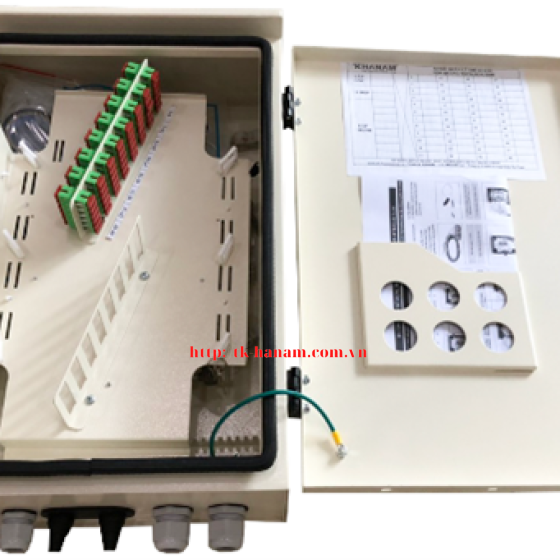

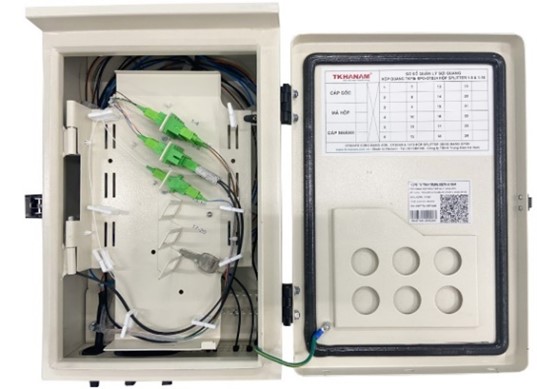

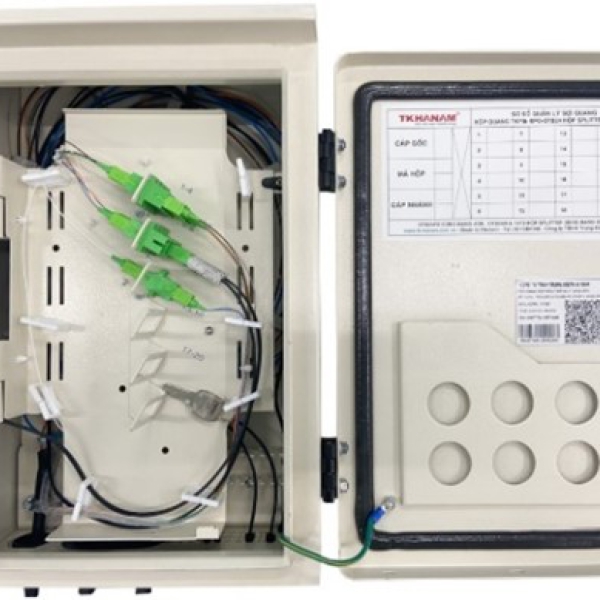

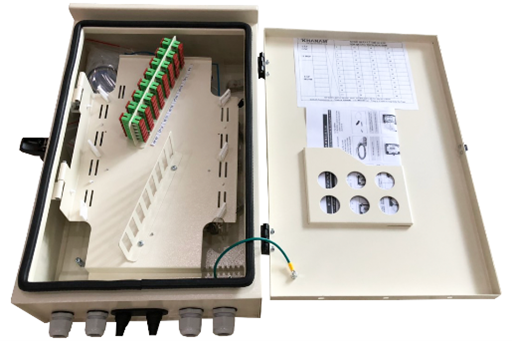

Bên trong hộp có đầy đủ các thành phần đấu nối cơ bản bao gồm: khay hàn, panel adapter gắn adapter, dây hàn nối quang, ống co nhiệt và thành phần lưu giữ cáp quang vào/ra (lô quấn, móc/ngàm giữ ống lỏng, dây nối quang…);
Thiết kế đảm bảo thuận lợi cho việc thay thế vỏ hộp (khi vỏ hộp bị hư hỏng, móp méo, han gỉ,…) mà không cần phải tháo dỡ cáp, dây thuê bao đang đấu nối, làm ảnh hưởng hoặc gián đoạn dịch vụ đang cung cấp cho khách hàng;
Có kết cấu giữ chắc dây gia cường, các vòng dẫn, thít buộc ống chứa sợi quang, có đường dẫn cáp vào/ra riêng biệt và có cơ chế cố định cổ cáp đảm bảo chắc chắn;
Có kết cấu giữ chắc chắn dây thuê bao cố định trong hộp, đường dẫn dây nối quang vào khay hàn, đường dẫn dây nối quang sang panel adapter;
Có vị trí lắp đặt các module splitter có các đầu vào/ra gắn sẵn connector SC (loại lắp đặt ngoài khay hàn), vòng dẫn dây nối quang của splitter riêng biệt nhằm đảm bảo tháo lắp splitter không bị ảnh hưởng lẫn nhau và ảnh hưởng đến mối hàn nối sợi quang;
Số lượng Module Splitter (loại lắp đặt ngoài khay hàn có thể lắp trong hộp như sau:

Hộp OTB 12/24FO: Lắp 02 module splitter loại 1:8 hoặc 01 splitter 1:16;
Hộp OTB 48/96FO: Lắp tối thiểu 06 module splitter loại 1:8 hoặc 03 module splitter 1:16.

Các dây nối quang của splitter gắn trong hộp cáp ở ngoài khay hàn phải đảm bảo bán kính uốn cong luôn ≥ 30mm và có các ống nhựa xoắn (ruột mèo) để bảo vệ các dây nối quang đấu nối vào adapter.

Cổng đấu nối cáp và dây thuê bao quang:

Hộp OTB 12/24FO

Có 01 cổng cáp hình Ovan cho phép đấu nối cáp vào/ra có dung lượng theo dung lượng hộp và cho phép đấu nối cáp theo cấu hình Midspan;
Có 01 cổng cáp rẽ nhánh có dung lượng từ 6Fo đến 12Fo;
Cổng đấu nối cáp và dây thuê bao có gioăng, chụp cao su loại tốt để chống bụi, nước và côn trùng xâm nhập vào trong hộp;
Thiết kế các cổng cáp riêng biệt cho tối thiểu 12 dây thuê bao quang (tròn/dẹt) đối với hộp OTB 12Fo và 24 dây thuê bao (tròn/dẹt) đối với hộp OTB 24FO.

Hộp OTB 48/96FO

Có 01 cổng cáp hình Ovan cho phép đấu nối cáp vào/ra có dung lượng theo dung lượng hộp và cho phép đấu nối cáp theo cấu hình Midspan.
Có 02 cổng cáp rẽ nhánh cho phép đấu nối cáp có dung lượng tối đa bằng dung lượng hộp.
Cổng đấu đấu nối cáp có gioăng, chụp cao su loại tốt chống bụi, nước và côn trùng xâm nhập vào trong hộp. Thiết kế các cổng cáp riêng biệt cho tối thiểu 24 dây thuê bao quang (tròn/dẹt).

Khóa bảo vệ và cửa hộp:

Hộp có thiết kế cạnh hình chữ U hoặc gờ ngăn nước, có gioăng cao su hoặc cao su silicon đảm bảo không bị rách hỏng khi kéo giãn, không sử dụng cao su bọt. Trong trường hợp sử dụng gioăng cao su PU phun trực tiếp luôn đảm bảo tuổi thọ tương đương tuổi thọ hộp;
Cánh cửa hộp được thiết kế hàn liền mạch, liên tục theo các mép ghép nối hoặc được gia công theo phương thức dập vuốt, không cắt tạo khe để bắt bản lề, có các lỗ thoát nước ở phần dưới đáy cánh. Góc mở cửa hộp ≥ 120^o, đảm bảo dễ dàng thao thác thi công đấu nối;
Bản lề được làm bằng thép không gỉ / hợp kim, đảm bảo chắc chắn và không bị oxy hóa. Bu loong và đai ốc bắt giữ bản lề làm bằng thép không gỉ và được vặn từ phía trong, đai ốc liền khối với bản lề hoặc nằm chìm bên trong bản lề và có nắp đậy nhằm tránh việc tháo gỡ bản lề bằng tô vít từ phía ngoài;
